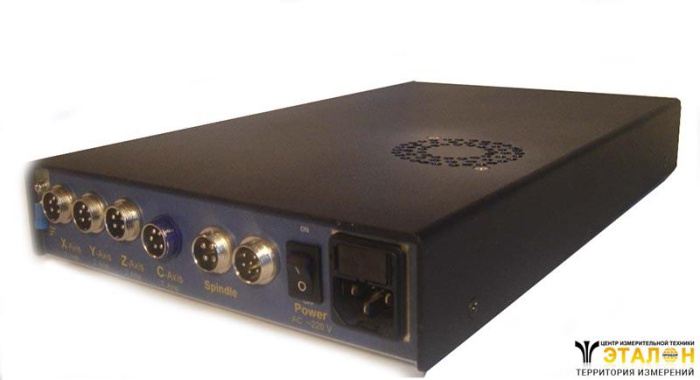

Блок управления станком Buratin4

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Блок управления станком Buratin4 предназначен для установки как на самодельные гравировально-фрезерные станки, плазменные раскройщики листового металла, так и для модернизации до ЧПУ существующего парка токарных, фрезерных, эрозионных и сверлильных станков.

Комплект поставки

  • Блок управления станком: KRD42xxi - 1 шт.
  • Запасной драйвер - 1 шт.
  • Коннекторы на кабель (для ШД) - 4 шт.
  • Коннектор на кабель (для шпинделя) - 1 шт.
  • Коннектор DB15 - 1 шт.
  • Коннектор DB9 - 1 шт.
  • Плоский шлейф 15 линий 0,4м - 2 шт.
  • Плоский шлейф 9 линий 0,4м - 1 шт.
  • LPT кабель DB25-DB25 (1.3м) - 1 шт.
  • Кабель сетевого питания (Euro1,3м) - 1 шт.
  • Клемма заземления - 1 шт.
  • Плавкий предохранитель (установлен) - 1 шт.
  • Руководство пользователя - 1 экз.
  • Паспорт - 1 экз.
  • Гарантия - 1 экз.
  • Инструментальный кейс (при заказе комплекта ШД) (500х270х130мм) - 1 шт.
Технические характеристики
Совместимость сMACH3, KCAM4, EMC2, TurboCNC и т.д.
Тип драйверовбиополярный (управление биополярными ШД, униполярными ШД в биополярном режиме, универсальными ШД в биополярном режиме)
Канал управления ШД4 оси (X, Y, Z, C) +2 реле 20А
Ток управления ШДKRD4201i2,2,2,7 А (3 канала * 2А (3.5А Макс); 1 канал * 7А)
KRD4202i3,3,3,7 А (3 канала * 3А (3.5А Макс); 1 канал * 7А)
KRD4203i3,3,3,10 А (3 канала * 3А (3.5А Макс); 1 канал * 10А)
KRD4204i1.2,1.2,1.2,1.2 А (4 канала * 1,2А ( 3.5А Макс))
KRD4205i2,2,2,2, А (4 канала * 2,0А (3.5А Макс))
KRD4206i3,3,3,3 А (4 канала * 3,0А (3.5А Макс))
KRD4207i-Sprinter3,3,3,3 А (4 канала * 3,0А (3.5А Макс))
Режимы микрошага1, , 1/8, 1/16
Регулировка тока ШД, %25, 50, 75, 100 (от 3,5А)
Принцип стабилизации токаШИМ (широтно-импульсная модуляция)
Защитаот перегрузки, защита от перегрева
Гальваническая развязка, В500  (от компьютера)
Интерфейс к ПКLPT DB24
Интерфейс к пульту ручного управленияDB15
Интерфейс к концевым выключателям5 каналов
Управляемое реле2 канала (до 20А)
Габариты, мм215х355х50
Масса, кг3

Функциональные особенности

  • основным преимуществом блока управления является возможность в течении нескольких часов произвести замену морально устаревших шкафов ЧПУ и возможность применения существующего бесплатного/коммерческого программного обеспечения. Вся работа сводится к подключению шаговых двигателей, шпинделя, концевых выключателей и персонального компьютера.
  • также в BURATIN 4 предусмотрена возможность подключения пульта ручного управления. Однажды настроенный блок управления не требует к себе внимания в процессе эксплуатации. Конструкция Buratin допускает возможность подключения однокристальных микроконтроллеров и программируемых логических контроллеров вместо персонального компьютера.
  • блок управления не привязан к конкретному программному обеспечению. Воспользуйтесь Интернетом для поиска программ, соответствующих задаче. Используйте ArtCAM, VisualMill, RhinoCAM и даже MathCAD для построения трехмерных рельефов.

Конструктивное исполнение

Блок управления представляет собой систему силового управления шаговыми двигателями по осям X, Y, Z, C, шпинделя станка и дополнительной нагрузкой по сигналам LPT интерфейса компьютера или от пульта ручного управления. Также обеспечивается ввод в персональный компьютер информации о состоянии 4х концевых выключателей и о состоянии кнопки СТОП.

Для безопасной работы и защиты компьютера в BURATIN4 предусмотрена полная гальваническая развязка силовых цепей и “земли” от компьютера. Для обеспечения помехоустойчивости передачи информации применяются буферные усилители, запитанные встроенным гальванически развязанным источником питания. Для силового питания применяется импульсный источник питания с несколькими каскадами фильтров.
