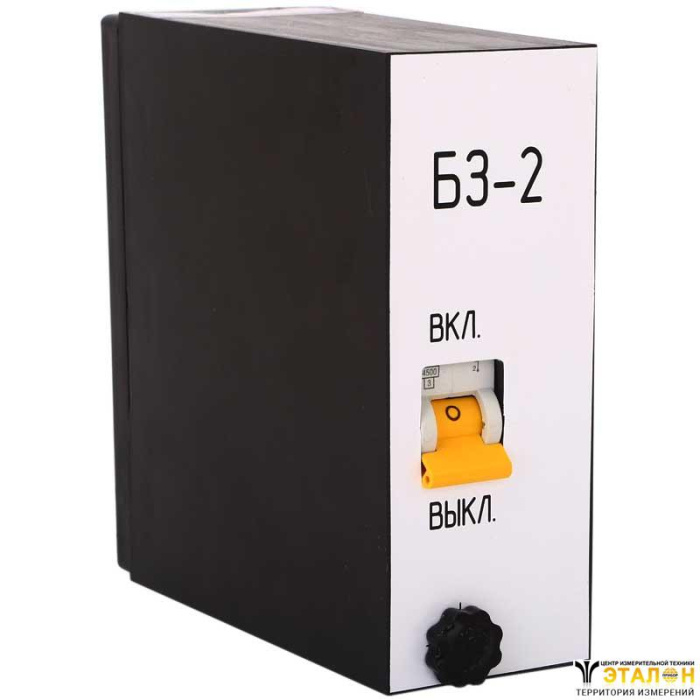

Блок защиты БЗ-2 предназначен для предварительного контроля изоляции, защиты от утечек тока на землю и коротких замыканий в цепях напряжением 36 (42) В, подключенных к взрывозащищённым аппаратам и опасных в отношении воспламенения метано-воздушной среды и пожаров.
Номинальное напряжение питания блока, В | 36 (42), 50 Гц |
Диапазон изменения рабочего напряжения, от номинального | от 85% до 110% |
Минимальное напряжение удержания, от номинального | 65% |
Блок предназначен для коммутации цепей: 36 В, 50 Гц, при cos = 0.6; не более, А | 2 |
Собственное время срабатывания, с, не более | 0,1 |
Сопротивление срабатывания в режиме непрерывного контроля изоляции, кОм | 3,3 |
Сопротивление срабатывания в режиме предупредительного контроля изоляции, не более | 150% уставки реле утечки |
Максимальная емкость защищаемой сети, мкФ | 0,15 |
Уставки максимальной токовой защиты, крат Ін | 5-10 |
Электрическая схема блока обеспечивает: | |
предварительный контроль сопротивления изоляции и подачу напряжения на контролируемое присоединение; | |
непрерывный контроль сопротивления изоляции присоединения под рабочим напряжением и защиту от утечек тока на землю; | |
максимальную токовую защиту отходящих цепей; | |
световую сигнализацию о срабатывании исполнительного реле; | |
Потребляемая мощность блоком, не более В·А | 3,5 |
Габариты блока | 122х120х48 |
Масса блока, кг | 0,3 кг |
Механическая износостойкость блока, циклов ВО | 3·106 |
Блоки служат для встройки во взрывозащищенные оболочки пускателей, комплектных устройств управления (станций), трансформаторных подстанций и других аппаратов, в которых предусматривается вывод напряжения 36(42) В для питания внешних токоприемников.

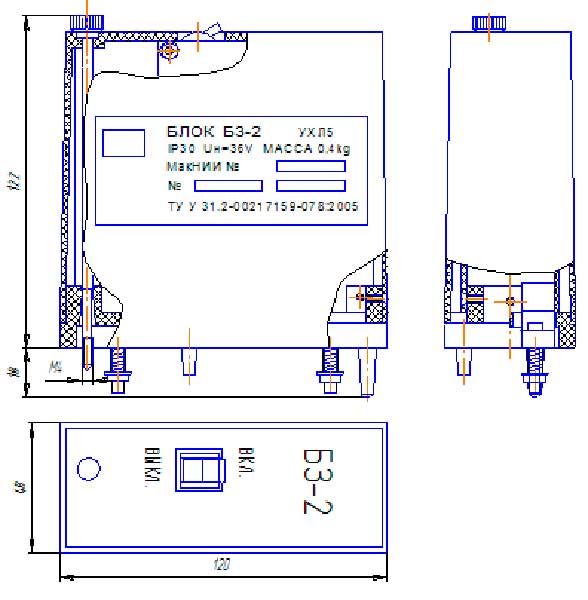

Габаритные и установочные размеры блоков БЗ-2
Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IP30.
Блок предназначен для эксплуатации в следующих условиях:
