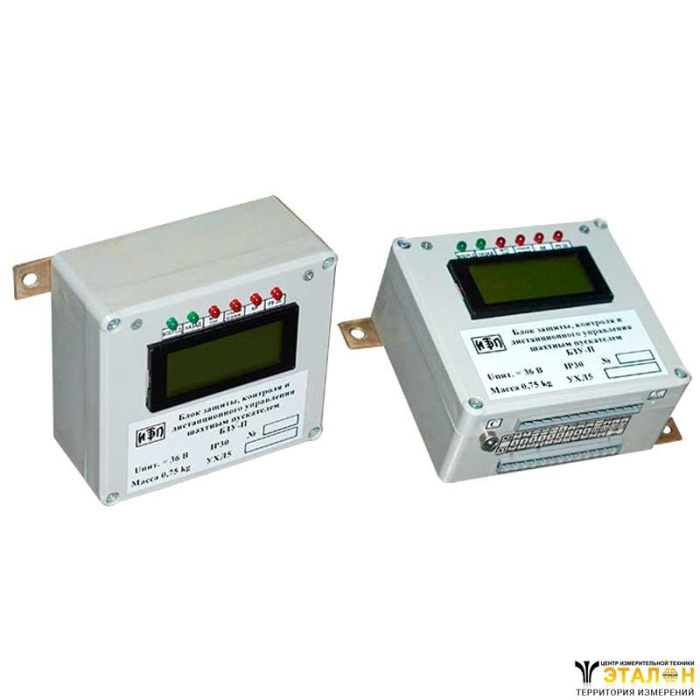

Блок защиты и управления пускателем БЗУ-П
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок защиты и управления пускателем БЗУ-П предназначен для дистанционного управления (ДУ) включением и отключением одиночных механизмов, подключенных к коммутационным аппаратам, а также защиты от аварийных и нестационарных режимов работы подземных электрических сетей с изолированной нейтралью, а также регистрации, хранения, отображения и передачи данных о состоянии и параметрах контролируемых отходящих присоединений.
Комплект поставки
- Блок БЗУ-П — 1 шт.
- Гнезда соединителей — 2 шт.
- Руководство по эксплуатации — 1 шт.
Номинальное напряжение питания блока, В | 36 |
Частота переменного напряжения питания, Гц | 50 |
Диапазон изменения напряжения от номинального | от 85 до 110% |
Минимальное напряжение удержания от номинального | 65% |
Пределы индикации токовой нагрузки | 0,1…7 Iном |
Величина уставок контролируемого сопротивления изоляции при номинальном напряжении, кОм | |
для силовых цепей напряжением 36 В | |
симметричная утечка, кОм на фазу, не менее | 4,5*, 6,3** |
однофазная утечка, кОм на фазу, не более | 3,0*, 4,2** |
для силовых цепей напряжением 380 и 660 В | 35*, 110** |
для силовых цепей напряжением 1140 В | 110*, 300** |
* – уставка «Аварийная» | |
** – уставка «Предупредительная» | |
Емкость сети 36 В на фазу | от 0 до 0,15 мкФ |
Собственное время срабатывания блока: | |
при кратности тока ДТ к току уставки 1,5, мс | не более 70 |
при перегрузках, равных 6-кратному значению номинального тока защищаемого объекта, с | не более 5 |
при перегрузках, равных 1,2 номинального тока защищаемого объекта с холодного состояния, мин | не более 20 |
время запоминания режима перегрузки, мин | не менее 2 |
Разность амплитуд фазных токов, определяемая как асимметрия фаз (устанавливается в меню), % | 12, 16, 20, 25 |
Частота включения контактора в час, не более | 300 |
Коммутационная способность выходных контактов реле | АС-1: 8А, ~250В |
Потребляемая мощность блока, Вт, не более | 6 |
Габаритные размеры блока (ВxШxГ), мм | 100х160х62 |
Масса блока, кг | 0,75 |
Канал передачи данных по интерфейсу RS-485: | |
длина линии, км, не более | 1,2 |
протокол | ModbusRTU |
Область применения
Блок служит для встраивания в рудничные коммутационные аппараты управления и защиты.
Устройство блока
Конструктивно блок выполнен в виде корпуса, внутри которого размещены печатные платы с элементами и разъемами. На передней части корпуса установлены жидкокристаллический индикатор (ЖКИ) и светодиодные индикаторы. После установки блок крепится двумя винтами.

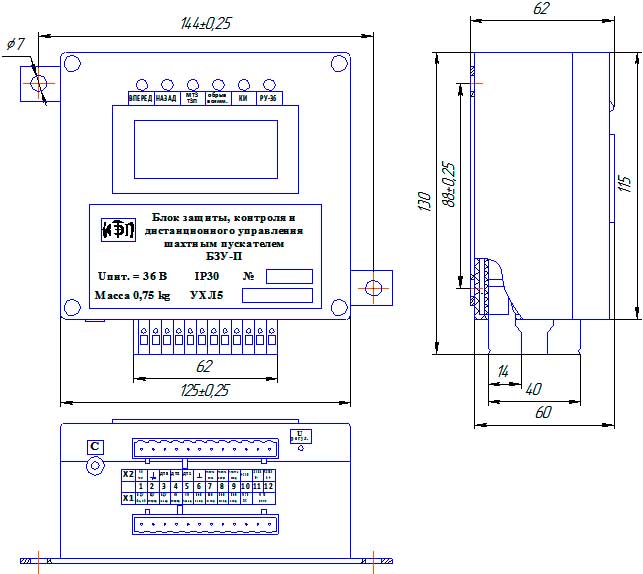

Габаритные и установочные размеры блока БЗУ-П
Питание блока осуществляется от источника питания напряжением 36 В частотой 50 Гц.
Принцип работы схемы заключается в сборе аналоговых данных (ток нагрузки, напряжение сети, сопротивление изоляции, состояние цепи дистанционного управления) и их обработке по заданным алгоритмам. В результате обработки определяются аварийные и нестационарные режимы работы защищаемых присоединений, осуществляется управление коммутационными аппаратами, отображение обработанной информации на экране ЖКИ, регистрация, хранение и передача её в сеть АСУ-ТП шахты по интерфейсу RS-485 (протокол Modbus) и в компьютер диспетчеру.
