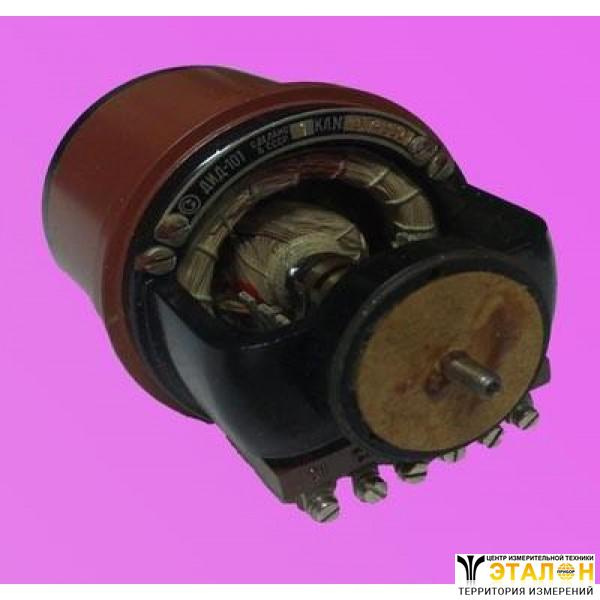

Сельсин ДИД-101дифференциальный (ДИД101, ДИД 101)
Сельсин ДИД-101дифференциальный предназначен для работы в трансформаторном режиме.
Сельсины являются индукционными машинами, которые позволяют при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора.
Сельсины также позволяют преобразовать такую систему напряжений в соответствующее ей угловое положение ротора или в напряжение, фаза и амплитуда которого является функцией системы входных напряжений и угла поворота ротора.
Сельсины ДИД-101 применяются в качестве измерителей рассогласования следящих систем.
При помощи сельсинов могут быть построены системы дистанционных передач индикаторного (ИДП) и трансформаторного (ТДП) типов, вследствие чего различают индикаторный и трансформаторный режимы их работы.
Технические характеристики приборов сельсины ДИД-101 дифференциальные:
Режим работы - трансформаторный;
Назначение прибора сельсин ДИД-101дифференциальный - приемник;
Частота - 500Гц;
Напряжение возбуждения - 500В;
Ток возбуждения холостого хода прибора сельсин дифференциальныйДИД-101 - 0,15А;
Номинальное вторичное напряжение холостого хода - 49В;
Момент трения с возбуждением - 10Гсм;
Скорость вращения - 500об/мин;
Габариты:
Наружный диаметр прибора сельсин ДИД-101дифференциальный - 62мм;
Длина с выходными концами вала - 119мм;
Масса - 0,80кг;
Изготовитель гарантирует соответствие качества прибора ДИД-101 сельсин дифференциальныйтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
