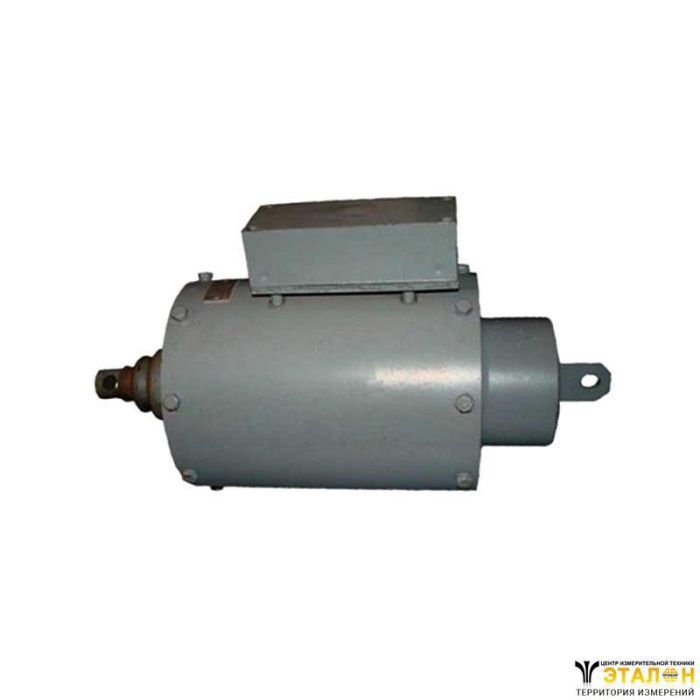

Электромагнит ЭМТ 23-100
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Электромагнит ЭМТ 23-100 (длинно-ходовый) применяется в качестве исполнительного органа в подъемно-транспортных машин и механизмов для растормаживания ленточного или колодочного тормоза при дистанционном включении электромагнита одновременно с тяговым электродвигателем (при включении электромагнит поднимает рычаг тормоза с расположенным на нем затормаживающим грузом и тем самым освобождает ленту или отжимает колодки тормоза).
Применяются взамен электромагнитов переменного тока серии КМТД-100, КМТД-102 имея с ними одинаковые присоединительные и установочные размеры.
Напряжение, В | 220/380 |
Частота тока, Гц | 50 |
Число фаз | 3 |
Режим работы | повторно-кратковременный. ПВ=25% |
Тяговое усилие, кГс | не менее 8 |
Мощность, Вт, не более: | 2700 |
Число включения в час при максимальном ходе штока | 150 |
Масса якоря, кг | 2 |
Масса поднимаемого груза, кг | 6 |
Максимальный ход штока, мм | 20 |
Масса электромагнита, кг | 11 |
Условия эксплуатации
- температура окружающей среды от – 40 °С до +50 °С;
- вид климатического исполнения электромагнитов УХЛ, категории размещения 2 по ГОСТ 15150-69;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, ионизированных газов или солей, атмосфера типа ІІ по ГОСТ 15150-69;
- степень защиты оболочки электромагнита IP44 по ГОСТ 14254-80;
- степень защиты IP20 по ГОСТ 14254-80;
- нормальное рабочее положение – вертикальное, допускается отклонение от нормального рабочего положения не более 5°;
- режим работы – продолжительный или повторно-кратковременный;
- номинальное рабочее напряжение, В - 220/50Гц, 380/50Гц;
- номинальные значения механических внешних воздействующих факторов — по ГОСТ 17516.1 для группы механического исполнения МЗ.
Монтаж и эксплуатация
Нижнее положение штока должно определяться натяжением ленты или прижимом тормозных колодок к тормозному шкиву, т. е. шток не должен доходить до своего крайнего нижнего положения. Величина хода в этом случае должна ориентировочно составлять 75—80% максимального хода штока электромагнита. По мере срабатывания ленты или колодок ход штока будет увеличиваться, приближаясь к максимальному, что в конечном итоге приведет к уничтожению тормозного эффекта.
После подключения электромагнита регулируется скорость движения штока и тормозного рычага. Скорость устанавливается такой, чтобы движение штока происходило достаточно быстро, но без ударов. Ориентировочная скорость — около 10 см/сек. Регулировка скорости производится регулировочным винтом, расположенным на корпусе демпфера. После регулировки винт необходимо зафиксировать гайкой.
После установки электромагнита и регулировки тормозов необходимо проверить сумму весов, приведенных к точке присоединения тормозного рычага к штоку. Она не должна превышать величины поднимаемого груза, указанной в технических данных.
Конструктивное исполнение
Режим работы – продолжительный. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление.
Блок питания устанавливается в шкафу управления или вне шкафа, но в индивидуальном защитном кожухе, исключающим попадание воды, масла, эмульсии и т.п.
Рабочее положение блока — любое, удобное для монтажа.
Для обеспечения максимального быстродействия отхода якоря и защиты блока управления от коммутационных помех рекомендуется подключение электромагнита по нижеприведенной схеме
Блок управления к электромагниту соединительным двухпроводным кабелем разъема ШР20П4НШ. Сечение жил кабеля не менее 1,5 мм2.
Схема - Габаритные, установочные, присоединительные размеры электромагнита
L, мм | 300 |
F, мм | 138 |
K, мм | 12 |
D, мм | 8,5 |
M, мм | 22 |
B, мм | 226 |
C, мм | 70 |
b, мм | 200 |
c, мм | 35 |
d, мм | 9 |
