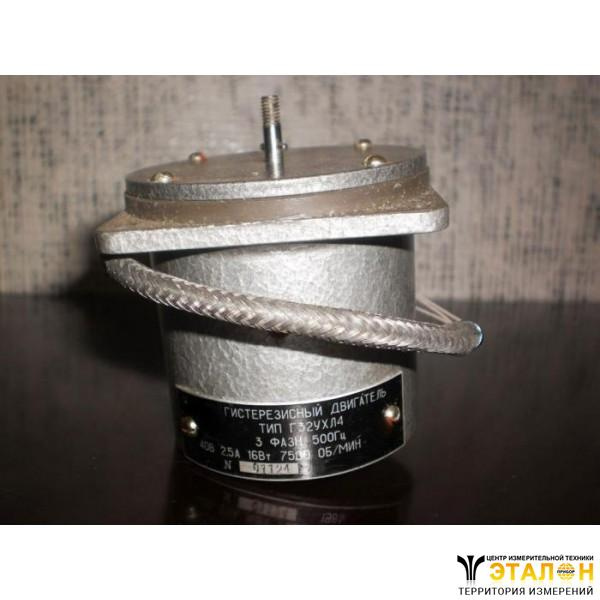

Электродвигатель Г32УХЛ4 (Г3 2 УХЛ4; Г3-2-УХЛ4; Г3 2УХЛ4; Г3-2УХЛ4)
Электродвигатель Г32УХЛ4 - синхронная трехфазная гистерезисная электрическая машина, предназначенная для комплектации изделий в качестве встраиваемого привода механизмов со строго постоянной частотой вращения.
Номинальное напряжение - 40В.
Номинальная частота тока - 500Гц.
Номинальная мощность на валу - 16Вт.
Номинальный вращающий момент - 2,06 Н’м.
Частота вращения - 7500об/мин.
Режим работы продолжительный.
Коэффициент продуктивного действия - 37%.
Масса - 0,63кг (исполнение I); 0,59кг(исполнения II).
Структура условного обозначения Г32УХЛ4:
- Г - гистерезисный;
- 3 - габарит двигателя;
- 2 - порядковый номер разработки;
- УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Конструкция и принцип действия Г32УХЛ4
Электродвигатель Г32УХЛ4 представляет собой синхронную машину, на статоре которой расположена трехфазная обмотка. При подключении обмотки двигателя к сети в воздушном зазоре машины возникает вращающееся магнитное поле, которое перемагничивает активную часть неподвижного ротора. Вследствие явления магнитного запаздывания (гистерезиса) возникает электромагнитный момент, который увлекает ротор в сторону вращения поля.
В тонкостенный стальной кожух двигателей Г32УХЛ4 завальцованы два стальных щита, между которыми установлен статор. Статор представляет собой пакет, набранный из листов электротехнической стали. Статор составной, имеет закрытые пазы, в которые уложена обмотка. Выводные концы обмотки припаяны к контактным клеммам.
Ротор Г32УХЛ4 представляет собой вал с напрессованной на него немагнитной втулкой, на которую набран пакет из колец магнитотвердого сплава. Он динамически сбалансирован с помощью напрессованных на вал двух балансировочных колец; вращается в подшипниках.
Электродвигатель Г32УХЛ4 с двух сторон закрыт фланцами с кольцевыми лабиринтовыми канавками, заполненными смазочным материалом. Двигатели Г32УХЛ4 изготовляются в исполнениях I и II. Габаритные, установочные и присоединительные размеры двигателей представлены на Рис. 1, 2.
Рис.1. Г32УХЛ4 чертеж габаритных, установочных и присоединительных размеров двигателя (исполнение I).
Рис.2. Г32УХЛ4 чертеж габаритных, установочных и присоединительных размеров двигателя (исполнение II).
Технические характеристики Г32УХЛ4
Двигатели Г32УХЛ4 имеют правое вращение при чередовании выходных концов: С1-С2-С3. Исполнение механизма - по способу монтажа IМ4481 по ГОСТ 2479-79, положение в пространстве любое. Степень защиты IР00 по ГОСТ 17494-87.
Потребляемая мощность двигателем составляет:
- при номинальном моменте - не более 2,5Вт;
- на холостом ходу - 2,5Вт;
- при заторможенном роторе - 3Вт.
Предельные отклонения напряжения и частоты питания при номинальном вращающем моменте составляют соответственно ±10% и ±2%. При этом кратности моментов равны:
- начального пускового - 1,0;
- входа в синхронизм - 1,2;
- максимального - 1,3.
Сопротивление изоляции Г32УХЛ4 обмоток относительно корпуса составляет не менее:
- 100МОм - в практически холодном состоянии;
- 10МОм - при установившейся рабочей температуре;
- 2МОм - в условиях воздействия повышенной влажности воздуха.
Изоляция обмоток Г32УХЛ4 относительно корпуса выдерживает без пробоя и перекрытия в течение 1 минуты воздействие испытательного практически синусоидального напряжения частотой 50 Гц:
- 600В - в нормальных климатических условиях и после испытания на нагревание;
- 500В - после испытания на воздействие повышенной влажности воздуха.
Г32УХЛ4 способны выдержать следующие нагрузки:
- синусоидальные вибрации в диапазоне частот от 1Гц до 200Гц при максимальном ускорении 49,1м/с2.
- ударные нагрузки с максимальным ускорением 39,2м/с2;
- линейные (центробежные) ускорения не более 98,1м/с2.
Двигатели Г32УХЛ4 выдерживают без повреждения режим короткого замыкания. в течение 5 секунд при номинальном напряжении.
Среднее квадратичное значение виброскорости двигателя Г32УХЛ4 - 1,8мм/с. Средний уровень звука на расстоянии 1м от наружного контура двигателя 50дБ.
Для Г32УХЛ4 установленная безотказная наработка - 1000 часов. Гарантийный срок эксплуатации Г32УХЛ4 составляет 3 года со дня ввода двигателя в эксплуатацию при наработке, не превышающей 2000 часов, но не более 3,5 года со дня выпуска двигателей.
Условия эксплуатации Г32УХЛ4
Двигатели Г32УХЛ4 предназначены для использования в следующих условиях:
- температура окружающей среды при эксплуатации двигателя - от -60°С до +50°С;
- относительная влажность воздуха до 98% при температуре до 25°С без конденсации влаги;
- пониженное атмосферное давление до 2000Па при температуре окружающего воздуха до минус 60°С.
