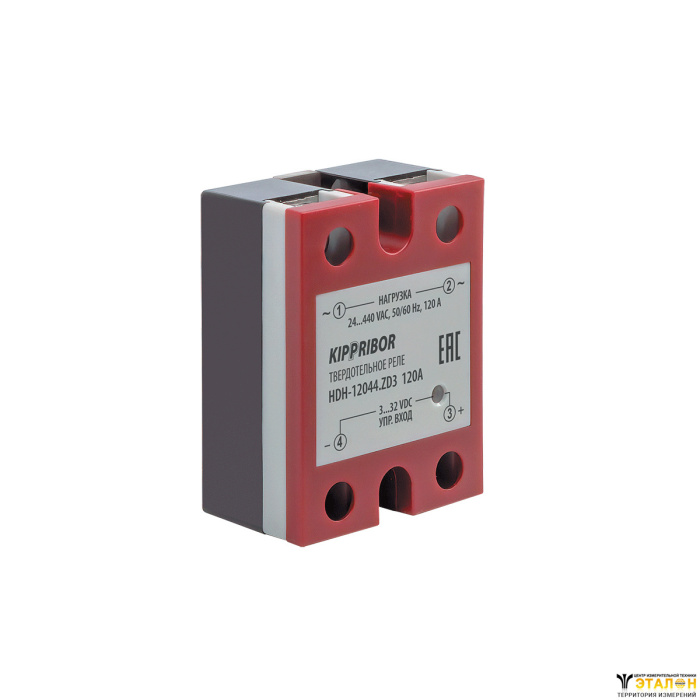

HDH-xx44.ZD3 [M02] твердотельные реле в стандартном корпусе для коммутации мощной нагрузки
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Однофазные ТТР HDH-xx44.ZD3 – это серия твердотельных реле, специально разработанных для коммутации нагрузок большой мощности. Обладая высокой коммутационной способностью, они имеют компактные размеры, т.к. выполнены в стандартном типоразмере корпуса, унифицированным с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.
- Широкий диапазон управляющего сигнала: 3…32 VDC.
- Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации).
- резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
- индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 40…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZD3
Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки | |
резистивная нагрузка | индуктивная нагрузка | ||
HDH-6044.ZD3 | 45 A | 6 A | 60 A |
HDH-8044.ZD3 | 60 A | 8 A | 80 A |
HDH-10044.ZD3 | 75 A | 10 A | 100 A |
HDH-12044.ZD3 | 90 A | 12 A | 120 A |
Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3
ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.
• Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
• Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
• Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
Особенности корпуса твердотельных реле серии HD-xx44.ZD3
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпус ТТР HDH-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
Основные технические характеристики
Параметр | Значение |
Тип коммутируемого тока | Переменный ток |
Тип коммутируемой сети | Однофазная Трехфазная* |
Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" |
Тип коммутируемой нагрузки | Резистивная Индуктивная |
Коммутируемое напряжение | 40…440 VAC |
Управляющий сигнал | Дискретный сигнал напряжения 3…32 VDC |
Входное сопротивление | 900 Ом |
Пороги включения/выключения | Порог включения 3 VDC Порог отключения 1 VDC |
Тип выходных силовых элементов | тиристоры SCR-типа на керамической подложке |
Вид коммутации | Коммутация при переходе через 0 |
Максимальное пиковое напряжение | 9 класс (900 VAC) |
Потребляемый ток в цепи управления | 6…25 мА |
Падение напряжения на реле во включенном состоянии | ≤1,6 VAC |
Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Максимальная частота коммутации | 50 Гц |
Ток утечки в коммутируемой цепи | ≤10 мА |
Сопротивление изоляции | 500 МОм (при 500 VDC) |
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.
Условия эксплуатации твердотельных реле серий HDH-xx44.ZD3 (согласно ГОСТ 15150)
Температура окружающего воздуха | -30…+70° С |
Атмосферное давление | 84…106,7 кПа |
Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
Схемы подключения
Корпус и рекомендации по монтажу твердотельных реле серии HDH-xx44.ZD3
| Габаритные размеры и масса | 57,2×43,5×29 мм; ≤150 гр. |
| Материал основания | Медь, гальванизированная никелем |
| Индикация | Светодиод для контроля наличия входного сигнала |
| Тип монтажа | Крепление винтами на плоскость на радиатор с вентилятором |
| Рекомендации по схеме включения | при управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (см. схему включения). |
