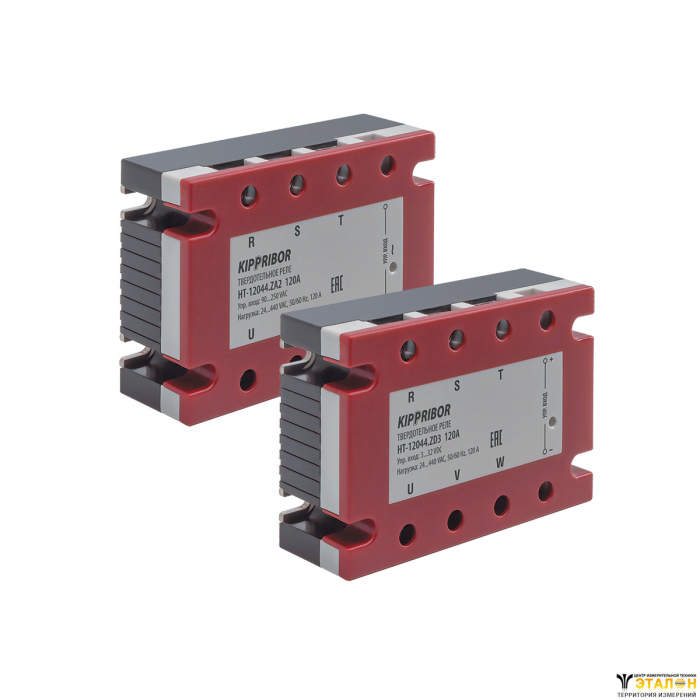

HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] трехфазные твердотельные реле для коммутации резистивной нагрузки
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Трехфазные ТТР серий HT-xx44.ZD3 и HT-xx44.ZA2 используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.
- Управляющий сигнал постоянного или переменного напряжения.
- Широкий диапазон управляющего сигнала: 3…32 VDC – для HT-xx44.ZD3 / 90…250 VAC – для HT-xx44.ZA2.
- Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 10 до 120 А – для HT-xx44.ZD3 / от 10 до 80 А – для HT-xx44.ZA2 (в зависимости от модификации).
- резистивная нагрузка от 8 до 90 А – для HT-xx44.ZD3 / от 8 до 60 А – для HT-xx44.ZA2 (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 40…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР*.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
* – другие аналогичные ТТР, известные в России, оснащены, как правило, всего двумя силовыми ключами, а третья фаза у них сквозная (входная и выходная клемма соединена перемычкой). Такие реле не допускают коммутацию трехфазной нагрузки по схеме «Звезда с нейтралью».
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Токи нагрузки твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
Модификация ТТР | Рекомендуемый предельный ток резистивной нагрузки | Максимально допустимый ток резистивной нагрузки |
HT-xx44.ZD3 | ||
HT-1044.ZD3 | 8 A | 10 A |
HT-2544.ZD3 | 19 A | 25 A |
HT-4044.ZD3 | 30 A | 40 A |
HT-6044.ZD3 | 45 A | 60 A |
HT-8044.ZD3 | 60 A | 80 A |
HT-10044.ZD3 | 75 A | 100 A |
HT-12044.ZD3 | 90 A | 120 A |
HT-xx44.ZA2 | ||
HT-1044.ZА2 | 8 A | 10 A |
HT-2544.ZА2 | 19 A | 25 A |
HT-4044.ZА2 | 30 A | 40 A |
HT-6044.ZА2 | 45 A | 60 A |
HT-8044.ZА2 | 60 A | 80 A |
Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
- Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
Особенности корпуса твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
- Корпус ТТР HT-xx44.ZD3 и HT-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
Основные технические характеристики
Параметр | Серия HT-xx44.ZD3 | Серия HT-xx44.ZA2 |
Тип коммутируемого тока | Переменный ток | |
Тип коммутируемой сети | Однофазная Трехфазная | |
Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" | |
Тип коммутируемой нагрузки | Резистивная | |
Коммутируемое напряжение | 40…440 VAC | |
Управляющий сигнал | Дискретный сигнал напряжения 3…32 VDC | Дискретный сигнал напряжения 90…250 VAC |
Входное сопротивление | 900 Ом | |
Пороги включения/выключения | Порог включения 3 VDC Порог отключения 1 VDC | Порог включения 90 VAC Порог отключения 10 VAC |
Тип коммутационных элементов | HT1044.ZD3, HT2544.ZD3, HT4044.ZD3 – симисторы (TRIAC) HT6044.ZD3, HT8044.ZD3 – тиристоры HT10044.ZD3, HT12044.ZD3 – тиристоры SCR-типа на керамической подложке | HT1044.ZА2, HT2544ZА2, HT4044.ZА2 – симисторы (TRIAC) HT6044.ZА2, HT8044.ZА2 – тиристоры |
Вид коммутации | Коммутация при переходе через 0 | |
Максимальное пиковое напряжение | 9 класс (900 VAC) | |
Потребляемый ток в цепи управления | 6…35 мА | 5…35 мА |
Падение напряжения на реле в коммутируемой цепи | ≤1,6 VAC (по каждой фазе) | |
Ток утечки в коммутируемой цепи | ≤10 мА (по каждой фазе) | |
Время переключения реле | ≤10 мс (при частоте 50 Гц) | |
Максимальная частота коммутации | 50 Гц | |
Сопротивление изоляции | 500 МОм (при 500 VDC) | |
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) | |
Условия эксплуатации твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2 (согласно ГОСТ 15150)
Температура окружающего воздуха | -30…+70° С |
Атмосферное давление | 84…106,7 кПа |
Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
Схемы подключения
Схемы включения в цепь коммутации
Габаритные размеры
Серия HT-хх44.ZD3 и HT-хх44.ZA2
Корпус и рекомендации по монтажу твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
| Габаритные размеры и масса | 106×75×31,5 мм; ≤540 гр |
| Материал основания | Медь, гальванизированная никелем |
| Индикация | Светодиод для контроля наличия входного сигнала |
| Тип монтажа | Крепление винтами на плоскость |
| Рекомендации по схеме включения | (см. схему включения). |
