HTH-8044.ZA2

Цена:
3 660
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Трехфазные ТТР серий HT-xx44.ZD3 и HT-xx44.ZA2 используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.

  • Управляющий сигнал постоянного или переменного напряжения.
  • Широкий диапазон управляющего сигнала: 3…32 VDC – для HT-xx44.ZD3 / 90…250 VAC – для HT-xx44.ZA2.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 10 до 120 А – для HT-xx44.ZD3 / от 10 до 80 А – для HT-xx44.ZA2 (в зависимости от модификации).
    • резистивная нагрузка от 8 до 90 А – для HT-xx44.ZD3 / от 8 до 60 А – для HT-xx44.ZA2 (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР*.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

* – другие аналогичные ТТР, известные в России, оснащены, как правило, всего двумя силовыми ключами, а третья фаза у них сквозная (входная и выходная клемма соединена перемычкой). Такие реле не допускают коммутацию трехфазной нагрузки по схеме «Звезда с нейтралью».

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Токи нагрузки твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

Модификация ТТР

Рекомендуемый предельный ток резистивной нагрузки

Максимально допустимый ток резистивной нагрузки

HT-xx44.ZD3

HT-1044.ZD3

8 A

10 A

HT-2544.ZD3

19 A

25 A

HT-4044.ZD3

30 A

40 A

HT-6044.ZD3

45 A

60 A

HT-8044.ZD3

60 A

80 A

HT-10044.ZD3

75 A

100 A

HT-12044.ZD3

90 A

120 A

HT-xx44.ZA2

HT-1044.ZА2

8 A

10 A

HT-2544.ZА2

19 A

25 A

HT-4044.ZА2

30 A

40 A

HT-6044.ZА2

45 A

60 A

HT-8044.ZА2

60 A

80 A

Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

  • Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
  • Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена.
  • Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.

Особенности корпуса твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

  • Корпус ТТР HT-xx44.ZD3 и HT-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

Основные технические характеристики

Параметр

Серия HT-xx44.ZD3

Серия HT-xx44.ZA2

Тип коммутируемого тока

Переменный ток

Тип коммутируемой сети

Однофазная

Трехфазная

Допустимые схемы включения для трехфазной нагрузки

"Звезда", "Звезда с нейтралью", "Треугольник"

Тип коммутируемой нагрузки

Резистивная

Коммутируемое напряжение

40…440 VAC

Управляющий сигнал

Дискретный сигнал напряжения

3…32 VDC

Дискретный сигнал напряжения

90…250 VAC

Входное сопротивление

900 Ом

Пороги включения/выключения

Порог включения 3 VDC

Порог отключения 1 VDC

Порог включения 90 VAC

Порог отключения 10 VAC

Тип коммутационных элементов

HT1044.ZD3, HT2544.ZD3, HT4044.ZD3 – симисторы (TRIAC)

HT6044.ZD3, HT8044.ZD3 – тиристоры

HT10044.ZD3, HT12044.ZD3 – тиристоры SCR-типа на керамической подложке

HT1044.ZА2, HT2544ZА2, HT4044.ZА2 – симисторы (TRIAC)

HT6044.ZА2, HT8044.ZА2 – тиристоры

Вид коммутации

Коммутация при переходе через 0

Максимальное пиковое напряжение

9 класс (900 VAC)

Потребляемый ток в цепи управления

6…35 мА

5…35 мА

Падение напряжения на реле в коммутируемой цепи

≤1,6 VAC (по каждой фазе)

Ток утечки в коммутируемой цепи

≤10 мА (по каждой фазе)

Время переключения реле

≤10 мс (при частоте 50 Гц)

Максимальная частота коммутации

50 Гц

Сопротивление изоляции

500 МОм (при 500 VDC)

Электрическая прочность изоляции

Соответствует стандартам UL1577 (2500 V в течение одной минуты)

Условия эксплуатации твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2 (согласно ГОСТ 15150)

Температура окружающего воздуха

-30…+70° С

Атмосферное давление

84…106,7 кПа

Относительная влажность

≤80 % (при +25 °С и ниже без конденсации влаги)

Схемы подключения

Схемы включения в цепь коммутации

Серия HT-хх44.ZD3
Серия HT-хх44.ZA2

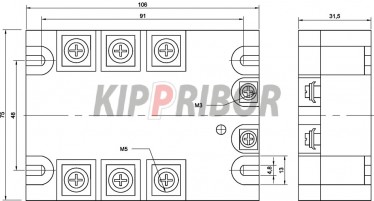

Габаритные размеры

серий HT-хх44.ZD3 и HT-хх44.ZA2

Серия HT-хх44.ZD3 и HT-хх44.ZA2

Корпус и рекомендации по монтажу твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

Габаритные размеры и масса106×75×31,5 мм; ≤540 гр
Материал основанияМедь, гальванизированная никелем
ИндикацияСветодиод для контроля наличия входного сигнала
Тип монтажаКрепление винтами на плоскость
Рекомендации по схеме включения(см. схему включения).
