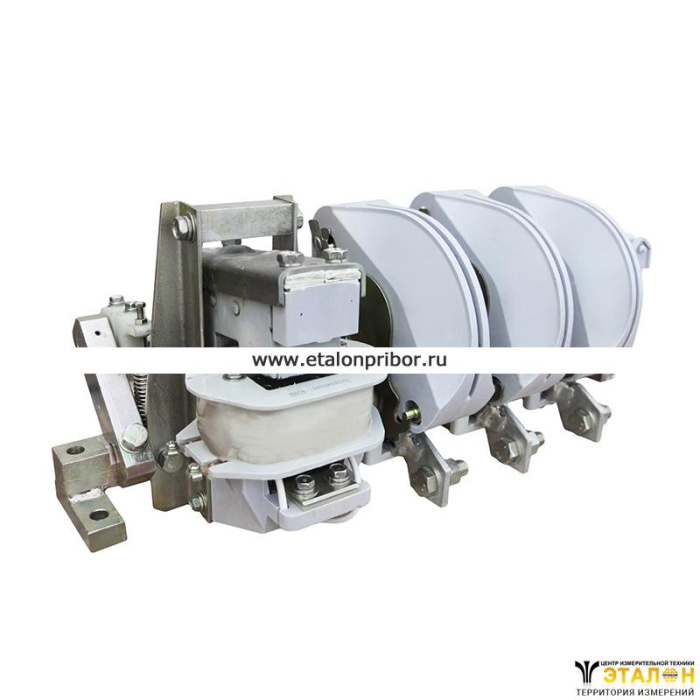

Назначение и описание Контактор э/м КТ 6053Б-У3 630А 380В 2з+2р Texenergo:
Контактор электромагнитного типа, открытый, общего применения с естественным воздушным охлаждением КТ 6053Б-У3 предназначен для включения и отключения приемников электрической энергии, для эксплуатации в условиях умеренного климата.
Контакторы электромагнитные переменного тока КТ6053 рассчитаны для включения и отключения электрических цепей переменного тока напряжением до 380 В в стационарных приводах в дистанционном режиме, а именно: частый пуск короткозамкнутых электродвигателей, а также реверсирование электродвигателей, широко применяются в составе НКУ для включения мощных электрических машин, в аппаратуре АВР и других распределительных устройствах. Контакторы обеспечивают большое число включений и отключений (циклов), до 1200 вкл. в час, при дистанционном управлении ими. Механическая износостойкость КТ6053 составляет 5 млн. циклов, а коммутационная износостойкость их равна 330 тысяч циклов. Категория основного применения АС-4. Рабочее положения контакторов в пространстве - на вертикальной плоскости.
Контактор трехфазный, имеет три силовых контакта для пропускания тока и коммутации приемников электрической энергии. Предназначен для работы под нагрузкой, т.е. при протекании токов по силовой цепи не превышающих номинальных значений, для контактора КТ6053 Iном=630 А. Возникающая электрическая дуга в месте разрыва силовых контактов эффективно гасится с помощью дугогасительных камер. Управление контактором осуществляется переменным током 380 В, 50 Гц. Блок-контакты собраны по схеме: 2з+2р.
Контактор КТ6053 изготовлен строго в соответствии со стандартами СССР и по техническим условиям, разработанным в советский период. Однако, в контактор внесены усовершенствования, основанные на применении новых технологий и материалов, как замена асбестовых дугогасительных камер на экологически чистые композитные материалы, гибкие шинопроводы, силовые контакты ... Одновременно габаритные размеры, межполюсные расстояния, полнотелая стальная рама и остальное, полностью отвечают требованиям советских ГОСТов. Данный контактор является наиболее надежным устройством и отвечает всем техническим требованиям, обладает высоким ресурсом.
По воздействию климатических факторов внешней среды контакторы изготавливаются как для умеренного, так и длятропического и холодного климата категорий размещения 3. Контакторы КТ рассчитаны для работы в продолжительном, прерывисто - продолжительном и повторно - кратковременном режиме.
КТ 60 Х1 Х2 Б Х3 Х4
Х1 - величина номинального тока (1-100А; 2-160А; 3-250А; 4-400А; 5-630А; 6-1000А)
Х2 - количество полюсов
Б - контактор модернизированный
Х3 - материал главных контактов (С-контакты металлокерамические на основе серебра, (-)- контакты медные)
Х4 - напряжение катушки управления
Основные технические характеристики Контактор э/м КТ 6053Б-У3 630А 380В 2з+2р Texenergo:
Марка | КТ 6000 |
Напряжение катушки управления | 380 В |
Ток контактора | 630 А |
Количество силовых полюсов | 3 полюса |
Производитель | TEXENERGO |
Основные данные Контактор э/м КТ 6053Б-У3 630А 380В 2з+2р Texenergo:
Количество (шт) | 1 |
Габариты (мм) | 680 x 275 x 330 |
Вес (кг) | 46.8 |
