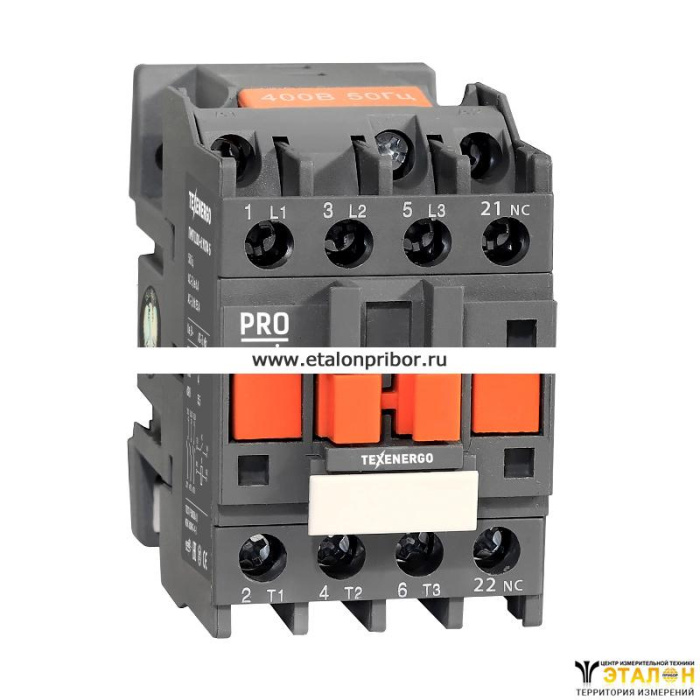

Назначение и описание Контактор КМИ 11811 18А 36В 1р УХЛ4 Класс Б Теxenergo:
Малогабаритные контакторы переменного тока общепромышленного применения серии КМИ на ток нагрузки от 9 до 95 А предназначены для пуска асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В.
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Контакторы позволяют дистанционно управлять цепями освещения, коммутировать трехфазные конденсаторные батареи и первичные обмотки трехфазных низковольтных трансформаторов.
Контакторы серии КМИ применяются в системах управления ленточными конвейерами, компрессорами, насосами, кондиционерами, тепловыми печами, цепями освещения.
Контакторы КМИ являются электромагнитными аппаратами переменного тока, магнитные системы которых разделены на две части: неподвижную, эластично закрепленную в основании из пластмассы, и подвижную с контактами для коммутации силовой цепи.
Обозначение модели: КМИ Х1 ХХ2 Х3 Х4
Х1 - габарит: 1-(9А, 12А, 18А), 2-(25А, 32А), 3-(40А, 50А), 4-(65А, 80А, 95А)
ХХ2 - номинальный ток ( 09,12,18,25,32,40,50,65,80,95 А )
Х3 - исполнение контактора:
1 - нереверсивный (без оболочки);
2 - нереверсивный с тепловым реле (без оболочки);
3 - реверсивный (без оболочки);
4 - реверсивный с тепловым реле (без оболочки);
5 - нереверсивный (в оболочке);
6 - нереверсивный с тепловым реле (в оболочке);
Х4 - исполнение контакторов по дополнительным контактам (0-1н.о, 1-1н.з, 2-1н.о+1н.з)
Основные технические характеристики Контактор КМИ 11811 18А 36В 1р УХЛ4 Класс Б Теxenergo:
Исполнение по износостойкости | Класс Б |
Основные данные Контактор КМИ 11811 18А 36В 1р УХЛ4 Класс Б Теxenergo:
Количество в упаковке (шт) | 1 |
Габариты (мм) | 95 x 55 x 90 |
Вес (кг) | 0.495 |
