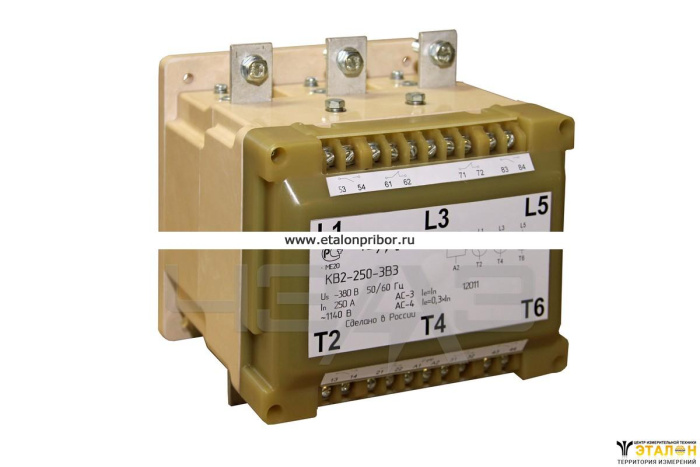

Контактор вакуумный КВ2-250-3 В3 250А 36В 2з+2р пост./перем.

Контакторы вакуумные серии КВ2 предназначены для использования в пускателях, станциях управления для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами.

Основные области применения - горнорудная, металлургическая, нефтегазовая отрасли, железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.

Питание катушек осуществляется через электронный блок включения, благодаря чему уменьшена потребляемая мощность катушек в режиме удержания.

Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов. Конструкция и габариты двухполюсного контактора аналогичны конструкции и габаритам трехполюсного: различие заключается в отсутствии среднего полюса.

В целях обеспечения наиболее благоприятных условий эксплуатации и повышения надежности работы электродвигателей предусмотрено исполнение вакуумных контакторов КВ2 со встроенными блоками ограничителей перенапряжения (ОПН-0,38кВ; 0,66кВ и 1,14кВ). Они предназначены для защиты подключенного оборудования от возможных сетевых и коммутационных перенапряжений.

КОНТАКТОРЫ ВАКУУМНЫЕ СЕРИИ КВ2-160, КВ2-250, КВ2-400
С ДВУХОБМОТОЧНОЙ КАТУШКОЙ
БКЖИ.644535.004 ТУ
Контакторы вакуумные серии КВ2 на токи 160, 250, 400 А с двухобмоточной катушкой разработаны на базе серийных контакторов серий КВ2–160, КВ2-250, КВ2–400 с сохранением их внешнего и вида и габаритных размеров.
Отличительной особенностью новых контакторов является отсутствие электронного блока включения, посредством которого осуществляется питание катушек в серийно производимых контакторах.
В контакторах с двухобмоточными катушками входное напряжение через выпрямительный мост и размыкающий вспомогательный контакт (МБК) подается на включающие обмотки втягивающих катушек, а после включения контактора и размыкания контакта напряжение подается на удерживающие обмотки катушек, которые в режиме удержания последовательно подключаются к включающим катушкам.
Благодаря этому уменьшается нагрев катушек и устраняется зависимость аппарата от электронных помех, увеличивается его надежность и стабильность работы в целом.
Данное преимущество позволит надежно эксплуатировать контакторы в прерывисто-продолжительном и продолжительном режимах работы, а именно для коммутации силовых электрических цепей переменного тока электроприводов с тяжелым режимом работы в стационарных установках общепромышленного назначения, а также в составе электрооборудования подвижного состава (при этом род цепи управления электрооборудования подвижного состава – постоянный).
Буква в типоисполнении контактора обозначает:
Д - контактор с двухобмоточной катушкой
ДР- реверсивный контактор с двухобмоточной катушкой.
Расшифровка КВ2, маркировка.

КВ 2-[*]-[*]-[*]:
КВ - контактор вакуумный;
[*] - номинальный ток: 160 А; 250 А; 400А; 630 А;
[*] - число главных контактов: 2-2з; 3-3з
[*] - Д - контактор с двухобмоточной катушкой; ДР- реверсивный контактор с двухобмоточной катушкой;
[*] - в типоисполнении контактора обозначает:
Р - контактор реверсивный с механической блокировкой;
Т - с тепловым реле ТРТП для защиты от токовых перегрузок;
У - с микропроцессорным устройством для защиты от токовых перегрузок, утечки тока на корпус, от асимметрии и обрыва фаз с постоянным контролем двигателя.

Преимущества контакторов КВ2:

отсутствие открытой дуги, световых и звуковых эффектов коммутации;
отсутствие необходимости обслуживания контактов;
усовершенствованная кинематическая схема, повышенная надежность коммутации;
блок вспомогательных контактов повышенной надежности;
повышенный рабочий ресурс на предельных токах коммутации;
возможность использования в тяжелых температурных условиях при повышенной влажности и запыленности;
высокая степень защиты корпуса;
бесшумность работы;
встроенный блок включения с расширенным диапазоном питающего напряжения; полная работоспособность контактора сохраняется при отклонении напряжения сети от номинального значения в пределах от -30% до +30%;
малое потребление мощности по цепям оперативного питания;
современный дизайн;
уменьшенные габариты и масса.

Кроме того:
Контакторы КВ2-160, КВ2-250 и КВ2-400 выполнены по единой кинематической схеме, согласно которой электромагнитное усилие с помощью рычага перемещает подвижные контакты вакуумных камер. Для удобства обслуживания электромагнит устанавливается сверху над камерами и является унифицированным. В контакторах КВ2-160, КВ2-250, КВ2-630 применяется прямоходовая траверса, при этом контакторы КВ2-160 и КВ2-250 выпускаются в одном конструктиве.
Для удобства монтажа контакторов на рейку установочные размеры аппаратов сделаны кратным 50мм.
В контакторах серии КВ2 увеличены растворы и провалы главных контактов, установлены пружины поджатия, что, в сочетании с прямоходовой траверсой, исключающей перекос главных контактов, значительно повысило надежность коммутации нагрузки и позволило исключить необходимость дополнительной регулировки главных контактов на протяжении всего срока службы контактора.
Применение электронного блока включения и новых малогабаритных вакуумных камер позволило улучшить параметры срабатывания, а также уменьшить габариты и массу контакторов.
Увеличены межфазные изоляционные расстояния и усилена изоляция между фазой и землей, а также между катушкой и землей за счет цельного основания из пластмассы, дополнительно усиливающего жесткость конструкции аппарата. Корпус контактора выполнен из трекингостойкого материала с индексом СИТ 500 ед.
Установлены блоки вспомогательных контактов, хорошо зарекомендовавшие себя в эксплуатации в составе контакторов МК6.
Для оптимального режима управления электромагнитом используется вновь разработанный электронный блок включения БВ2. Он функционирует в широком диапазоне температур и выпускается на стандартный ряд напряжений 36, 50, 110, 127, 220 и 380В.
Благодаря оптимальному соотношению электромагнитных и механических характеристик, время срабатывания и возврата контакторов составляет не более 0,1 сек.

При заказе контактора КВ2 следует указать:

типоисполнение контактора;
номинальный ток главных контактов;
число и исполнение главных контактов;
число и исполнение контактов вспомогательной цепи;
напряжение и род тока цепи управления;
при заказе контакторов типа КВ2У указать мощность управляемых двигателей;
при заказе контакторов типа КВ2Т указать номинальный ток несрабатывания;
климатическое исполнение по ГОСТ15150-69;
при заказе контакторов для экспорта указывать слово "Экспорт";
при заказе ограничителя перенапряжения указать напряжение главной цепи: для Uн=380 В - ОПН-0,38; для Uн=660 В - ОПН-0,66; для Uн=1140 В - ОПН-1,14.
