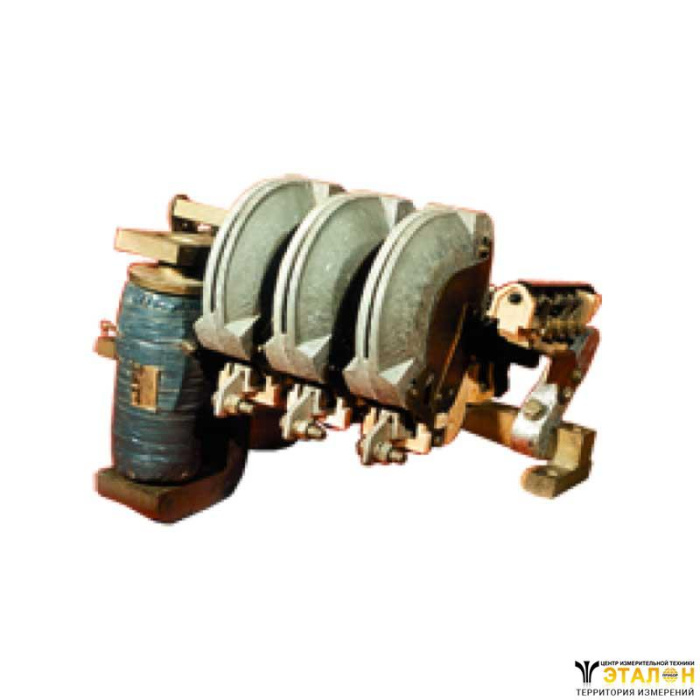

Контакторы электромагнитные КТ 6040, КТП 6040

Контакторы электромагнитные серии КТ 6040 и КТП 6040 открытого исполнения с естественным воздушным охлаждением предназначены для включения и отключения приемников электрической энергии.

Контакторы КТ 6040, а так же их аналог КТП 6040 является наиболее подходящим для электромеханического оборудования, так как изготовлен он из электротехнической меди серии М1. В комплектацию идут по одной штуке подвижных и по одной штуке неподвижных контакторов. Каждый подвижный и неподвижный контактор идет на один полюс, то есть получается каждому полюсу по контактору. Для одного контактора может быть аж до 5-ти полюсов, все зависит от оборудования, для которого вам нужен контактор. Контактор КТ 6040 предназначен для соединения одной части с другой. Это и есть его главная функция. Контакторы такого рода имеет очень большой спрос среди предприятий связанных с электромеханикой. КТ 6040 и КТП 6040 относятся к серии подвижных контакторов, так как их можно прикреплять и откреплять друг от друга и от самого оборудования. Контакты к контакторам это комплектующие изделия, и решение об их замене принимается непосредственно на производстве.

Как известно контакторы могут быть более качественные и менее. В чем существенная разница? Разница в том, из какого материала изготовлены детали и части самого контактора КТ 6040. Чем прочнее материал, тем дольше вам будет служить контактор, а как известно это вещь не дешевая. Преимущества у тех контакторов, которые изготовлены на основе серебра, служить исправно они будут долго. Способ их эксплуатации очень прост, однако в комплектацию данной вещи, входит инструкция, в которой очень доступным языком объясняется, как применяется данное устройство.

Устройство и работа

Контактор состоит из таких основных частей: контактно-дугогасительной системы главной цепи, электромагнитного механизма включения и блок-контактов вспомогательной цепи.

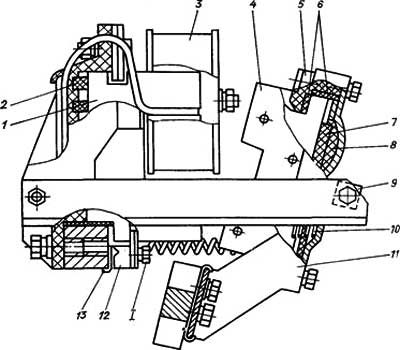

Схема - Электромагнит переменного тока

Электромагнит переменного тока КТ 6040 и КТП 6040:

1. сердечник;
2. прокладка резиновая;
3. катушка втягивающая;
4. якорь;
5. колодка;
6. прокладка;
7. шайба резиновая;
8. сегмент;
9. упор;
10. пружина;
11. скоба;
12. кольцо;
13. пластина;
14. I — регулировка провала нижнего керна якоря (подкладыванием пластинок)

Принцип работы контактора

при подаче напряжения на катушку электромагнита переменного тока или постоянного тока последняя возбуждает магнитный поток, под действием которого якорь контактора, закрепленный на валу 6, притягивается к сердечнику и перемещает подвижную систему главных контактов до замыкания с неподвижными контактами.

Втулка 7 выступающей частью при повороте вала на осях подшипника 5 перемещает траверсу блок-контакта.

Происходит замыкание или размыкание вспомогательных контактов. При снятии напряжения со втягивающей катушки подвижная система контактора под действием возвратных пружин возвращается в исходное положение.

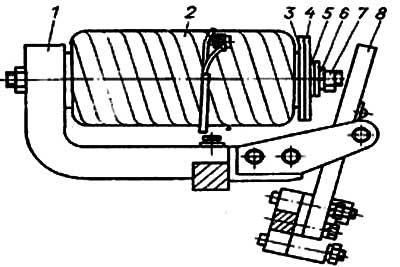

Схема - Электромагнит постоянного тока

Электромагнит постоянного тока КТ 6040 и КТП 6040:

1. ярмо;
2. катушка;
3. полюсная шайба;
4. немагнитная прокладка;
5. шайба;
6. шайбка;
7. гайка;
8. якорь

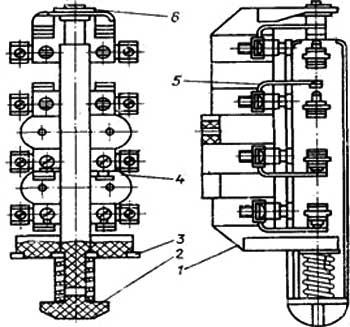

Блок-контакт - схема

Блок-контакт КТ 6040 и КТП 6040:

1. корпус;
2. траверса;
3. пластина;
4. контактный мостик;
5. неподвижный контакт;
6. втулка

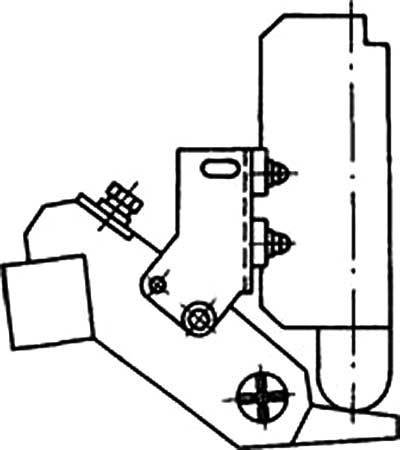

Крепление блок-контакта - схема

Режим работы контакторов:

• прерывисто-продолжительный — работа при номинальной силе тока с периодом нагрузки без отключения не более 8 h;
• продолжительный — работа при номинальной силе тока для контакторов с контактами главной цепи на основе серебра, при 0,65 номинальной силы тока для контакторов с медными контактами;
• повторно-кратковременный — работа при относительной продолжительности включений (ПВ) до 40 % и частоте не более 150 включений в час.

Степень защиты контакторов — IPOO.

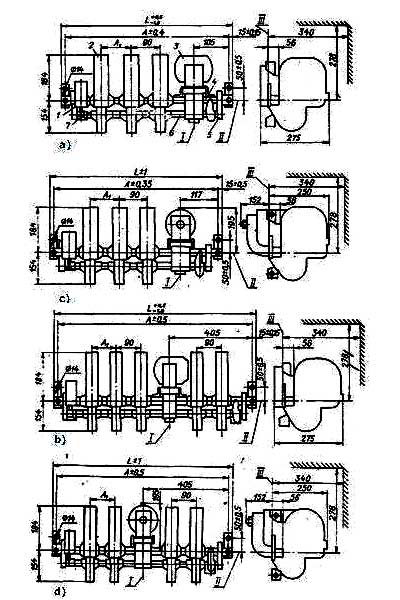

Габаритные и установочные размеры контакторов

Условные обозначения:

• a—KT6042, КТ6043;
• b—КТ6044, КТ6045;
• с — КТП6042, КТП6043;
• d—КТП6044;
• 1—блок-контакт;
• 2—контактно-дугогасительная система,
• 3—электромагнитный механизм включения;
• 4—рейка;
• 5—подшипник;
• 6—вал;
• 7—втулка;
• I—вертикальная установочная ось;
• II— горизонтальная установочная ось;
• III — установочная плоскость

Установка и подготовка к работе

Перед установкой и монтажом контактора:

• освободите якорь от упора;
• проверьте, соответствуют ли напряжения главной цепи и цепи управления данным, указанным на фирменной табличке и втягивающей катушке;
• осмотрите контактор и проверьте, не нарушена ли его регулировка;
• проверьте, нет ли затирания подвижных частей;
• надежно присоедините провода к зажимам втягивающей катушки.

Контактор магнитный устанавливается в закрытом помещении на вертикальной плоскости открытой панели или в оболочке. Допускается отклонение от вертикального положения не более чем на 5 ° в любую сторону. Место установки должно быть защищено от прямого попадания воды, масла, эмульсии и т. п.

После окончания монтажа контактора проверьте правильность монтажа по схеме при обесточенной цепи, готовность к работе двумя-тремя дистанционными включениями и отключениями.
