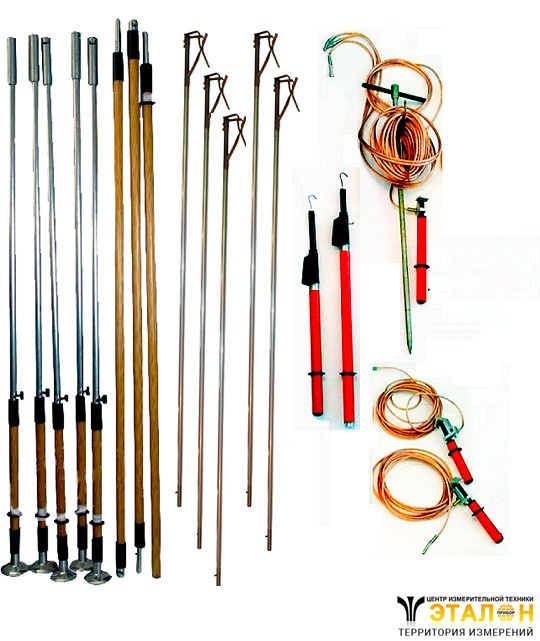

Комплект штанг для заземления ВЛ 0,4-10 кВ КШЗУ-0,4-10Н предназначен для заземления проводов отключенных ВЛ напряжением 0,4-10 кВ непосредственно с поверхности земли, а с указателями напряжения также для проверки наличия или отсутсвия напряжения на воздушных линиях, при температуре от -45°С до +45°С и относительной влажности воздуха не выше 80% при 20°С.
Параметр | Значение |
Общие характеристики | |
Номинальное напряжение заземляемых ВЛ, кВ | 0,4 – 10 |
Общая длина заземляющей штанги, мм | 8000 |
Общая длина изолирующих секций, мм | 5000 |
Сечение заземляющего провода, мм² | 16; 25 |
Длина 3-х лучевого заземляющего провода (S=25 mm²), м | 8 х 3 |
Длина провода струбцины (S=25 mm²), м | 4,0 |
Длина заземляющего провода (S=16 mm²), м | 8 |
Ток термической стойкости металлической штанги с заземляющим спуском (S=25мм2) в течении 3 сек. кА | 3,6 |
Ток электродинамической стойкости, кА | 22 |
Ток термической стойкости металлической штанги с заземляющим спуском (S=16мм2) в течении 3 сек. кА | 2,3 |
Ток электродинамической стойкости, кА | 14 |
Размеры заземляющего электрода, мм | 30х200х1100 |
Транспортная длина, мм, не более | 1700 |
Масса заземляющего электрода с кабелем, кг, не более | 13 |
Масса комплекта штанг, кг, не более | 18 |
Условия эксплуатации | |
Температура | от -45°С до +45°С |
Относительной влажности воздуха, не более | 80% при 20°С |
№ | Наименование | Количество |
1. | Комплект штанг для заземления воздушных линий 0,4-10 кВ универсальные КШЗУ-0,4-10Н | 1 |
