Незаземляемый трансформатор напряжения НОЛ.11-6.О5 (НОЛ116О5, НОЛ.11 6.О5, НОЛ11-6.О5, НОЛ11 6.О5, НОЛ.11-6О5, НОЛ.11 6О5, НОЛ.11-6.05, НОЛ.11-6.О5.1)
Незаземляемый трансформатор напряжения НОЛ.11-6.О5 предназначен для применения в электрических цепях переменного тока частотой 50Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.
Технические характеристики приборов незаземляемые трансформаторы напряжения НОЛ.11-6.О5 :
Класс напряжения - 6кВ;
Наибольшее рабочее напряжение прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5 - 7,2кВ;
Номинальное напряжение первичной обмотки - 6000В;
Номинальное напряжение вторичной обмотки прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5 - 100В или 110В;
Номинальная мощность вторичной обмотки прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5.1 :
- ответвление (х-а1) - 100В, 100В;
- ответвление (х-а2) - 127В, 220В;
Класс точности вторичной обмотки прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5 :
- ответвление (х-а1) - 3, 3;
- ответвление (х-а2) - -, 3;
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки cosφ=0,8:
- ответвление (х-а1) - 250В·А, 30В·А;
- ответвление (х-а2) - -, 220В·А;
Предельная мощность вне класса точности - 500В·А;
Предельный допустимый длительный первичный ток - 0,11А;
Схема и группа соединения обмоток прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5.1 - 1/1-0;
Номинальная частота - 50Гц;
Допускаемое отклонение коэффициента трансформации от номинального на ответвлении (х-а2) - не более ±3%;
Падение напряжения при трехкратной перегрузке по отношению к предельной мощности на ответвлении (х-а2) - не более 20%;
Общий вид прибора показан на рисунке 1;

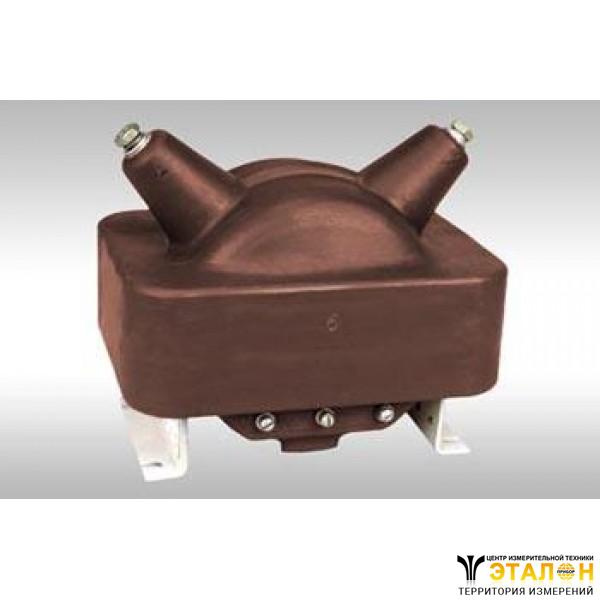

Рисунок 1 Общий вид прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5
Масса прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5 - 16кг;
Трансформаторы изготавливаются в климатическом исполнении "У" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +45°C;
- относительная влажность воздуха - 100% при 25ºС;
- окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию;
- рабочее положение - любое;
- внутренняя изоляция прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5.1 литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы незаземляемый трансформатор напряжения НОЛ.11-6.О5 соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
Изготовитель гарантирует соответствие качества прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
