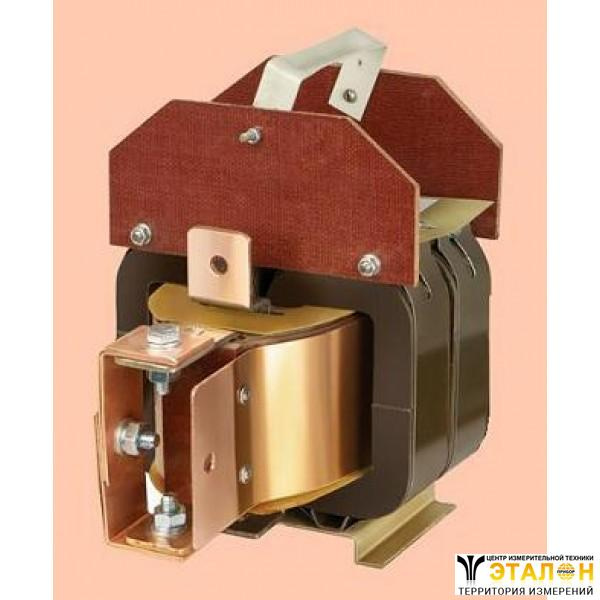

Нагрузочный трансформатор НТ-12
Также это изделие может называться: НТ 12, НТ12, ht-12, ht 12, ht12, nt-12, nt 12, nt12.
НТ-12 трансформатор нагрузочный малогабаритный предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током при их наладке и проверке.
Технические характеристики НТ-12:
Максимальный выходной ток при длительности протекания 1 с и сопротивлении нагрузки 0,4 мОм - 12 кА.
Напряжение питающей сети - 220 В; 380 В.
Ток потребления:
- длительно - 7 А;
- одноминутный раз в 10 мин - 30 А;
- односекундный - 340 А.
Длина токопроводов - 0,7 м.
Сечение токопроводов - не менее 240 мм2.
Габаритные размеры НТ-12 - не более 250×190×220 мм.
Масса - не более 22 кг.
Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.
Конструкция обмоток нагрузочного трансформатора НТ-12 позволяет подключать токопроводы последовательно или параллельно в зависимости от внутреннего сопротивления нагрузки и напряжения сети питания.
Трансформатор НТ-12 работает как в автономном режиме, так и вместе с комплектным испытательным устройством «Сатурн-М». При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Также обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.
При измерении тока с помощью НТ-12 можно использовать измерительный преобразователь ТМ-0,66Р.
Он обеспечивает измерение тока:
- непосредственно - не более 3 кА;
- в схеме с разветвлением тока - не более 15 кА.
«Сатурн-М» автоматически пересчитывает измеренное значение тока в истинное с учетом всех коэффициентов.
