Главная > Каталог > Электротехническое оборудование > ПЧВ1-1К5-А

Цена:

15 600 ₽

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

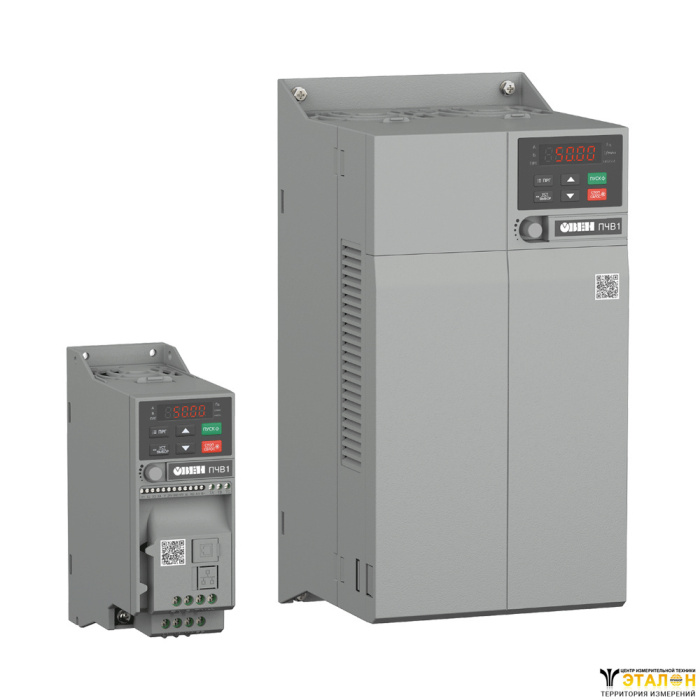

Обновлённая линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.

Самые компактные ПЧ в своем классе.
Расширенное климатическое исполнение до 50 °С.
Удобный монтаж вплотную без зазоров.
Повышенный гарантийный срок.
Удобная интеграция в современные системы управления и диспетчеризации.

Основные функции преобразователей частоты

Векторный бездатчиковый и скалярный режим управления двигателем.
Автоматическая адаптация двигателя без вращения.
Автоматическая оптимизация энергопотребления.
Компенсация нагрузки и скольжения.
Возможность динамического торможения, в том числе с применением тормозных резисторов.
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя.

Основные параметры

Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
Выходная частота до 600 Гц.
Точность поддержания скорости до 0,5 % от фактической.
Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.

Основные технические характеристики

Параметр	Значение
Питающая сеть	1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)
Выходное напряжение	3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)
Выходная частота	0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении
Режим управления	Скалярное U/f с установкой трех точек SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)
Перегрузочная способность	1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с 3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с
Момент торможения через встроенный тормозной ключ	20 % без внешнего тормозного резистора 50…100 % с использованием внешнего тормозного резистора
Локальная панель оператора	Настройка, мониторинг параметров, отображение кода ошибки
Интерфейс	RS-485
Цифровые входы	4 (сухой контакт)
Аналоговые входы	1 (0/4…20 мА и 0…10 В)
Цифровые выходы	1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC) 1 транзисторный (="24 В, 50 мА)
Аналоговые выходы	1 (0…10 В, 0/4…20 мА)
Встроенные регуляторы	ПИД-регулятор Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20
Диапазон рабочих температур	-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик
Температура при хранении и транспортировке	-30...+60 °C
Длина моторного кабеля (без внешнего дросселя)	<100 м

Таблица номинальных значений выходных токов

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
ПЧВ1-К75-А [М01]	1 фазы ~220 В	4,0	0,75
ПЧВ1-1К5-А [М01]		7,0	1,5
ПЧВ1-2К2-А [М01]		10,0	2,2
ПЧВ1-К75-В [М01]	3 фазы ~380 В	3,0	0,75
ПЧВ1-1К5-В [М01]		4,0	1,5
ПЧВ1-2К2-В [М01]		5,0	2,2
ПЧВ1-4К0-В [М01]		9,5	4,0
ПЧВ1-5К5-В [М01]		13,0	5,5
ПЧВ1-7К5-В [М01]		17,0	7,5
ПЧВ1-11К-В [М01]		25,0	11,0
ПЧВ1-15К-В [М01]		32,0	15,0
ПЧВ1-18К-В [М01]		38,0	18,5
ПЧВ1-22К-В [М01]		45,0	22,0

Схемы подключения

Схема электрических соединений ПЧВ1 [М01]

Комплект поставки

Преобразователь частоты
Встроенная локальная панель оператора
Руководство по эксплуатации
Паспорт
Гарантийный талон
