ПЧВ101-К37-А
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Универсальная линейка частотных преобразователей может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Широкий набор функций для решения базовых задач частотного управления.
Основные функциональные возможности:
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона;
- Компенсация нагрузки и скольжения;
- Вольт-частотный или векторный алгоритмы управления;
- Автоматическая адаптация двигателя без вращения;
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
- Встроенный сетевой дроссель и дроссель в звене постоянного тока;
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода
- Возможность работы с внешними инкрементальными энкодерами, в том числе для поддержания малых частот вращения с большой точностью.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
- Питание 1×220 В (0,18…2,2 кВт) и 3×380 В (0,37…22 кВт);
- Выходная частота до 400 Гц;
- Диапазон регулирования до 1:1000;
- Точность поддержания скорости до 0,1% от фактической;
- Точность поддержания момента до 0,5% от фактического;
По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522
ОВЕН ПЧВ1,2 будут лучшим решением в технологическом оборудовании, где применяется управляемый электропривод: станках, смесителях, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и т.п. оборудовании.
Отличие линеек преобразователей частоты ПЧВ

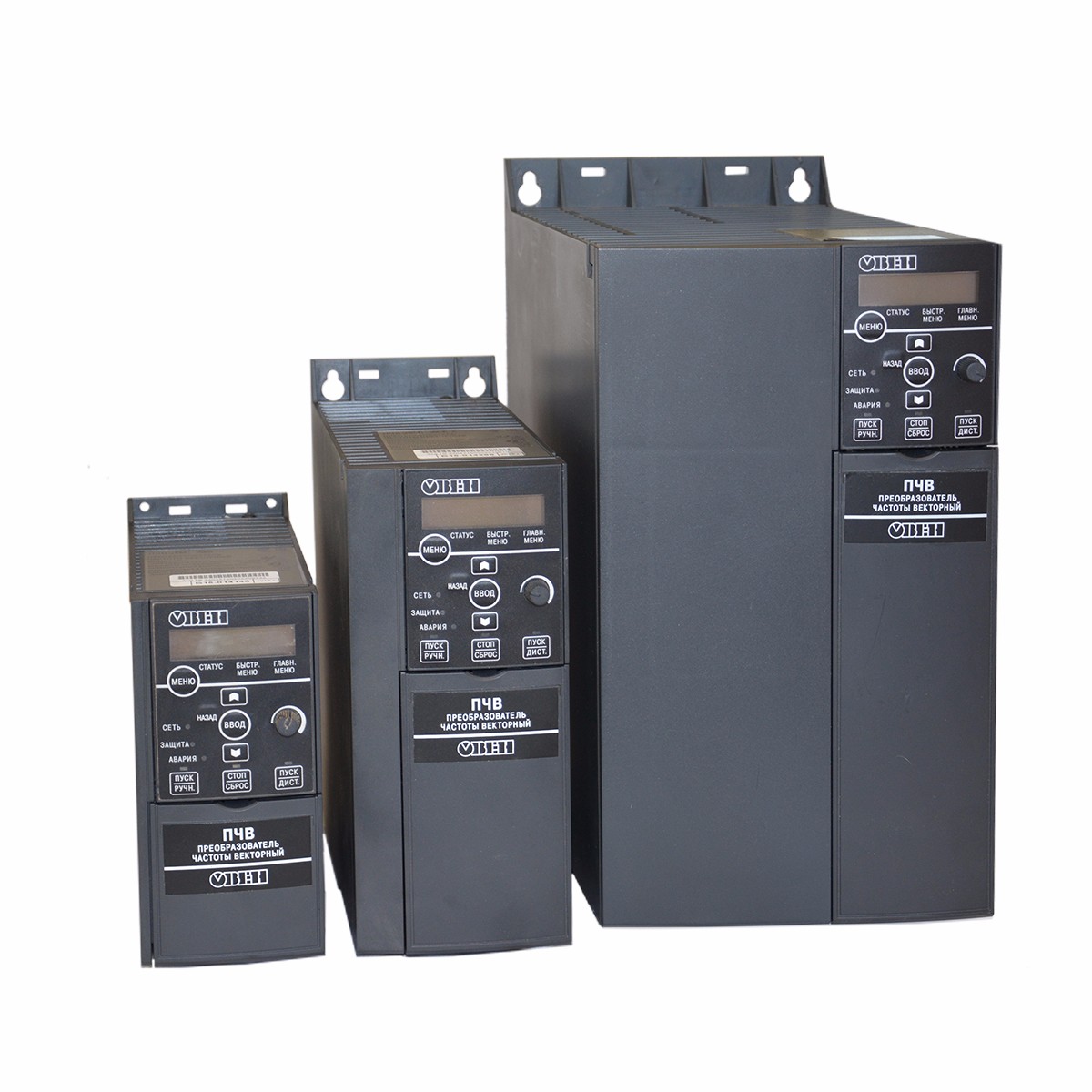

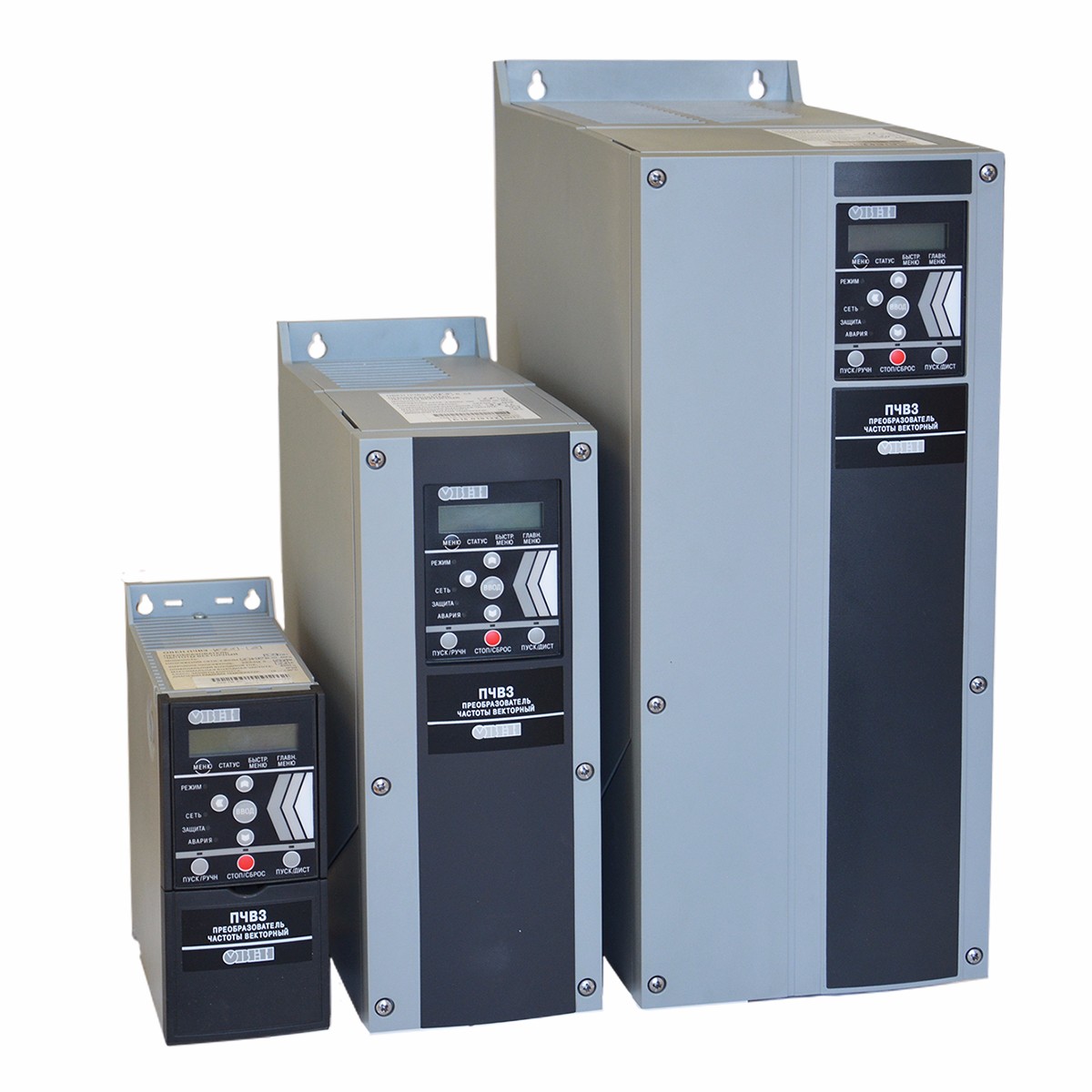

| Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2 | Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3 |
 |  |
|
|
Основные технические характеристики
№ | Наименование | Значение | |
1 | Питающая сеть | ПЧВ1 | ПЧВ2 |
1 фаза, 200…240 В (0,18…2,2 кВт) 3 фазы, 380…480 В (0,37…4 кВт) | 3 фазы, 380…480 В (5,5…22 кВт) | ||
2 | Выходное напряжение (U,V,W), % | 0…100 | |
3 | Выходная частота, Гц | 0…200 Гц(VC), 0…400 (U/F) | |
4 | Цифровые входы, в том числе импульсные | 5 | |
1 | |||
5 | Аналоговые входы | 2 (1 U/I, 1 I) | |
| Аналоговые выходы | 1 I | |
6 | Релейные выходы | 1 (240 В, 2 А) | |
7 | Протокол RS-485 | Modbus RTU | |
8 | Встроенные источники питания | 10 В/15 мА, 24 В/130 мА | |
9 | Класс защиты корпуса | IP20 | |
10 | Вибропрочность | 0,7g | |
11 | Максимальная относительная влажность | 95 % без конденсации влаги | |
12 | Диапазон рабочих температур | 0…40 ºС при номинальном выходном токе -10…+50 ºС со снижением выходного тока | |
13 | Температура при хранении и транспортировке | -20…+70 ºС | |
14 | Максимальная длина экранированного кабеля двигателя | 15 м | |
15 | Максимальная длина неэкранированного кабеля двигателя | 50 м | |
16 | Перегрузочная способность | 150 % (60 с) | |
17 | Тормозной ключ | ПЧВ1 | ПЧВ2 |
есть, от 1,5 кВт | есть | ||
Таблица 1 - Номинальные значения входных и выходных токов серии ПЧВ1
Модификация | Номинальный входной ток ПЧВ1, А | Номинальный выходной ток ПЧВ1, А |
ПЧВ101-К18-А | 3,3 | 1,2 |
ПЧВ101-К37-А | 6,1 | 2,2 |
ПЧВ101-К75-А | 11,6 | 4,2 |
ПЧВ102-1К5-А | 18,7 | 6,7 |
ПЧВ103-2К2-А | 26,4 | 9,5 |
ПЧВ101-К37-В | 1,9 | 1,1 |
ПЧВ101-К75-В | 3,5 | 2,1 |
ПЧВ102-1К5-В | 5,9 | 3,6 |
ПЧВ102-2К2-В | 8,5 | 5,2 |
ПЧВ103-3К0-В | 11,5 | 7,1 |
ПЧВ103-4К0-В | 14,4 | 8,9 |
Таблица 2 - Номинальные значения входных и выходных токов серии ПЧВ2
Модификация | Номинальный входной ток ПЧВ2, А | Номинальный выходной ток ПЧВ2, А |
ПЧВ203-5К5-В | 19,2 | 11,9 |
ПЧВ203-7К5-В | 24,8 | 15,3 |
ПЧВ204-11К-В | 33,0 | 22,9 |
ПЧВ204-15К-В | 42,0 | 30,7 |
ПЧВ205-18К-В | 34,7 | 36,7 |
ПЧВ205-22К-В | 41,2 | 42,5 |
Схемы подключения
Примечания – Тормозной резистор следует подключить к клеммам 04 (BR-) и 05 (UDC/BR+).
Внимание! Между клеммами 05 (UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!
Комплект поставки
- Прибор ПЧВ1 и ПЧВ2
- Руководство по программированию
- Руководство по проектированию
- Паспорт и руководство по эксплуатации
- Гарантийный талон
