Главная > Каталог > Электротехническое оборудование > ПЧВ3-30К-В

Цена:

130 020 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

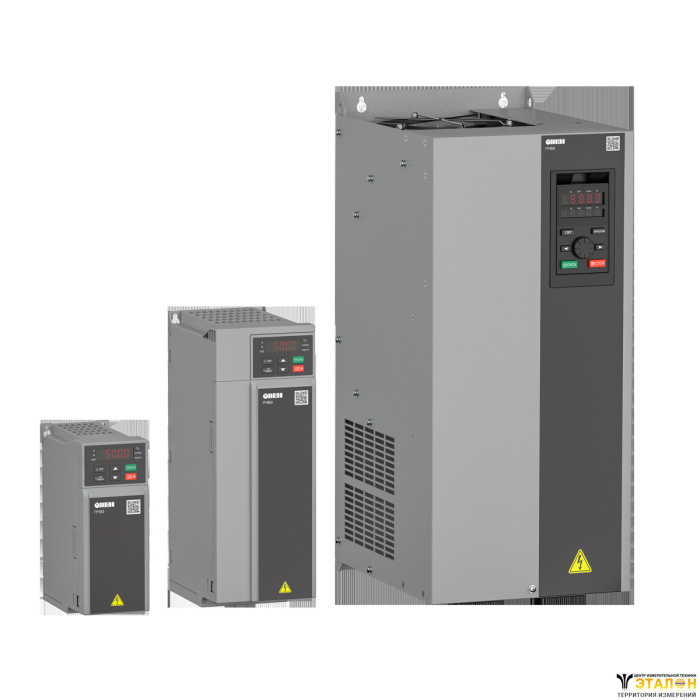

Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.

Самые компактные ПЧ в своем классе.
Расширенное климатическое исполнение до 50 °С.
Монтаж «стенка к стенке» без зазоров.
Встроенная лицевая панель оператора.
Быстросъёмный вентиляторы охлаждения.
Повышенный гарантийный срок.
Удобная интеграция в современные системы управления и диспетчеризации.
Дополнительные платы расширения:
- для работы с энкодерами (5 В/12 В);
- для работы с резольверами;
- для работы по протоколу PROFIBUS;
- для работы по протоколу PROFINET;
- для работы по протоколу CANopen;
- для работы по протоколу EtherCAT;
- для работы по протоколу Modbus TCP;
- для расширения входов/выходов.

Основные функции преобразователя частоты

Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
Автоматическая адаптация двигателя без вращения.
Автоматическая оптимизация энергопотребления.
Компенсация нагрузки и скольжения.
Возможность динамического торможения, в том числе с применением тормозных резисторов.
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя;

Основные параметры

Питание 3×380 В (0,75…90 кВт).
Выходная частота до 299 Гц.
Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).
Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).
Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.

Основные технические характеристики

Параметр	Значение
Питающая сеть	3×380 В (0,75…90 кВт)
Выходное напряжение	3×380 В (0,75…90 кВт)
Выходная частота	0…299 Гц
Режим управления	U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью
Перегрузочная способность	120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд
Пусковой момент	Векторное управление без о/с: 150 % от 0,25 Гц Векторное управление с о/с: 200 % от 0 Гц
Локальная панель оператора	Настройка, монитор параметров, отображение кода ошибки
Интерфейс	RS-485 Опционально: Ethernet, CAN
Протокол	Modbus RTU Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS
Цифровые входы	5 (сух. контакт )
Аналоговые входы	2 (0/4…20 мА и 0…10 В)
Цифровые выходы	1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC); 1 транзисторных (="24 В, 50 мА)
Аналоговые выходы	1 (0…10В, 0/4…20 мА)
Встроенные регуляторы	ПИД-регулятор Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20
Диапазон рабочих температур	-10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик
Температура при хранении и транспортировке	-30...+60 °C
Длина моторного кабеля (без внешнего дросселя)	<100 м

Таблица номинальных значений выходных токов

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
ПЧВ3-К75-В [М01]	3 фазы ~380 В	3,0	0,75
ПЧВ3-1К5-В [М01]		4,0	1,5
ПЧВ3-2К2-В [М01]		6,0	2,2
ПЧВ3-5К5-В [М01]		13,0	5,5
ПЧВ3-7К5-В [М01]		17,0	7,5
ПЧВ3-11К-В [М01]		25,0	11,0
ПЧВ3-15К-В [М01]		32,5	15,0
ПЧВ3-18К-В [М01]		38,0	18,5
ПЧВ3-22К-В [М01]		45,0	22,0
ПЧВ3-30К-В [М01]		60,0	30,0
ПЧВ3-37К-В [М01]		75,0	37,0
ПЧВ3-45К-В [М01]		90,0	45,0
ПЧВ3-55К-В [М01]		110,0	55,0
ПЧВ3-75К-В [М01]		150,0	75,0
ПЧВ3-90К-В [М01]		180,0	90,0

Схемы подключения

Схема электрических соединений ПЧВ3 [М01]

Комплект поставки

Преобразователь частоты
Локальная панель оператора (встроенная)
Краткое руководство (КР)
Паспорт
Гарантийный талон
