PD LOC - система точной локализации частичных разрядов в кабельных линиях
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение системы PD LOC:
При помощи системы PD LOC решается вопрос точной локализации ЧР на смешанных кабельных линиях (XLPE / PILC), а также наличие ЧР в соединительных муфтах одножильных кабелей. Как правило, точное расположение муфт не всегда известно и при помощи метода звуковой частоты эти муфты локализовать нельзя.

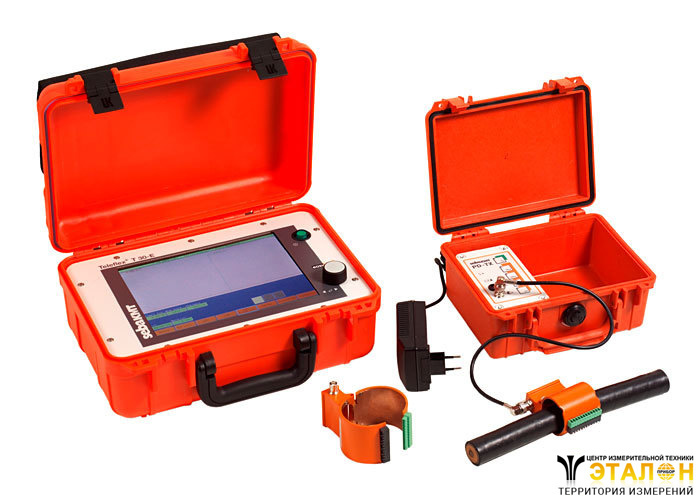

В систему входит импульсный генератор, посылающий в кабель сигнал с помощью индуктивной катушки. Блок приема и обработки сигнала состоит из входного усилителя для обработки сигнала и блока управления. Визуальное определение, на каком расстоянии находится генератор системы, осуществляется при помощи рефлектометра TDR T30-E PD в отдельной позиции меню посредством дополнительной функции ЧР программного обеспечения. Программное обеспечение генератора импульсов обрабатывает вводимые пользователем данные и включает в себя индикацию состояния работы, генерирование импульсов, контроль сбоев, перегрузки, аккумуляторов и зарядки.
От импульсного генератора и стыковочного устройства на кабель подается достаточно мощный импульс. Благодаря этому на одном из концов кабеля принимается сам сигнал, а также отраженный от дальнего конца кабеля импульс. На основании разницы времени прихода прямого и отраженного импульса, как и в OWTS, рассчитывается расстояние до места подачи импульса и корректируется или сравнивается с предварительно определенной позицией.
На кабелях с очень плотным медным экраном, а также при использовании системы на кабелях с металлической оболочкой (свинцовая/алюминиевая оболочка) также возможна подача искусственно сгенерированного импульса ЧР.
Пользователи, уже имеющие Teleflex T30-E, могут дооснастить свою технику и этой версией. Такое приборное расширение не влияет на обычные функции рефлектометра.
Особенности системы PD LOC:
- Пленочная клавиатура с СИД для выбора ширины импульса
- Индуктивное устройство связи 42 и 64 мм
- Простое управление и обслуживание
- Время непрерывной работы 24 ч с подзарядкой аккумуляторов
- Обработка, как и при предварительной локализации OWTS
- Возможность для выбора кабеля.
Технические характеристики системы PD LOC:
| Параметр | Значения |
| Питание | 12 В внешний/автомобильный,блок питания |
| Время непрерывной работы | около 24 ч от литий-ионного аккумулятора |
| Частота повторения импульса | 3,33 Гц |
| Ширина импульсов | 50 нс, 200 нс, 500 нс, 1 мкс |
| Амплитуда импульса | 250 В |
| Импульсный ток | 200 А |
| Защита выхода | Устойчив к короткому замыканию |
| Класс защиты | IP54 |
| Рабочая температура | -10 °C ...+50 °C |
| Вес | 2 кг |
| Teleflex T 30-E PD | |
| Дополнительный режим | Регистратор переходных процессов для ЧР |
| Внутренний диаметр | 42 мм стандартное 64 мм опция |
| Разъем | BNC |
Комплект поставки
| Наименование | Количество |
| Teleflex T30-E PD | 1 |
| Комплект кабелей VL T30-E | 1 |
| Зарядное устройство от сети LG 12 | 1 |
| Импульсный генератор PD-TX в Pelicase | 1 |
| Индуктивное устройство связи 42 мм | 1 |
| BNC-кабель | 1 |
| Документация | 1 |
| Матерчатая сумка | 1 |
| Универсальный блок питания штекерный | 1 |
| Переходник BNC-штекер | 1 |
| Кабель безопасности 2м (черный) | 1 |
Доплнительная комплектация
| Наименование | Цена |
| LK 12, 12 V кабель для зарядки от автомобиля | По запросу |
| Комплект для усовершенствования TFX T30-E на TFX T30-E-PD | По запросу |
| Стыковочное устройство 42 мм | По запросу |
