Класс напряжения: 6 кВ
Номинальный ток, А: 100
Номинальный ток отсечки, кА: 31,5
Климатическое исполнение: У3
Габариты патрона
Диаметр патрона: 72 мм
Длина патрона: 364 мм
Вес патрона: 4,5 кг
Вес ПКТ в сборе: 7,3 кг
Высоковольтные предохранители ПКТ-предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение 6 кВ.
Предохранители ПКТ с кварцевым наполнителем являются токоограничивающими. Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя.
Срабатывание патрона определяется в предохранителях ПКТ по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки. Указатель может отсутствовать.

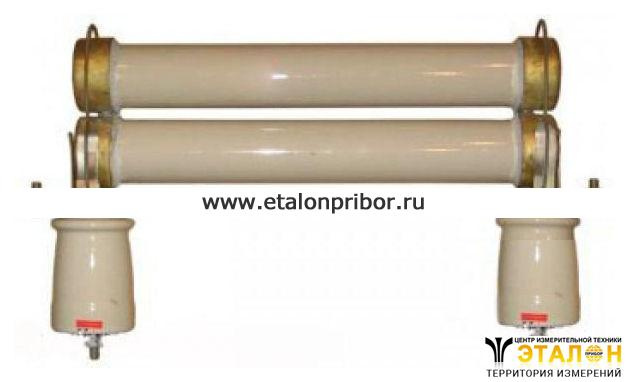

Высоковольтный предохранитель ПКТ является комплектом, который состоит из следующих элементов и поставляется в разобранном виде:
Предохранитель состоит из:
- Патрон (заменяемый элемент) – 1 шт.
- Контакт (др. названия: губка, пинцет) – 2 шт.
- Опорный изолятор ИО – 2 шт
Изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции.
