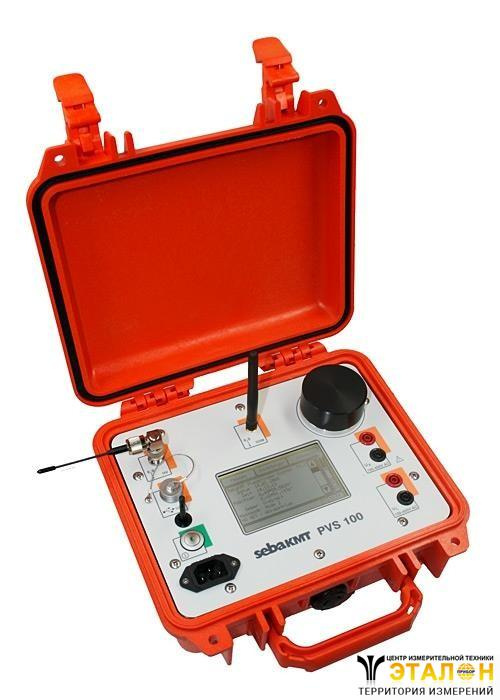

PVS 100S - система для идентификации фазы
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение системы для идентификации фазы PVS 100S
Система для идентификации фазы PVS 100S предназначена для определения фазы электроэнергетических систем, находящихся под напряженим.
Описание системы для идентификации фазы PVS 100S
Точное значение распределения фазы в сети энергоснабжения является обязательным условием для безопасной и надежной эксплуатаци сети. Это относится практически ко всем уровням напряжения от распределительной сети до линий высоковольтных электропередач. При подготовке и проведении реконструкций сетей, для сбора, обновления и изменения документации со схемами, а также для планирования и создания новых сетей необходимо определить фазы находящихся в эксплуатации коммуникаций.
Система состоит из двух идентичных приборов, один из которых является базовой станцией и подключен к известной опорной фазе.
При помощи второго прибора (переносной блок) в любом месте сети благодаря разным уровням напряжения можно определить положение фазы, сравнивая при этом фазовые углы определяемой и опорной фаз.
Автоматическая балансировка (коррекция, настройка) с индикацией распределения фаз осуществляется путем синхронизации обоих приборов через GSM связь, в качестве высокоточной временной оси используется GPS.
Если между базовой станцией и точкой измерения находятся один или несколько трансформаторов, то влияние групп соединений обмоток и связанных с этим фазовых сдвигов (многократно 30°) удобнее учитывать благодаря вводу соответствующих корректировочных поправок.
Специальные режимы работы позволяют использовать прибор и при отсутствии GPS- или GSM- связи. Для этого переносной блок можно синхронизировать до проведения измерений на низковольтной сети энергоснабжения, подключенной на период измерения, или полученные результаты измерения будут синхронизированы по завершении измерений через имеющуюся GSM- связь.
PVS 100S благодаря встроенному аккумулятору можно использовать в полевых условиях. К измеряемому объекту система подключает гальванически при сетевом напряжении до 400 В.
При более высоких напряжениях до 120 кВ измерение осуществляется высоковольтным датчиком, который связан с PVS 100S двусторонней радиосвязью. Оптическая индикация на датчике сигнализирует о состоянии измерения и о фазе.
Особенности системы для идентификации фазы PVS 100S
- Идентификация фазы при GSM/GPS связи или при имеющимся низковольтном подключении
- Работа независимо от GSM- или GPS- приема с последующей синхронизации сохраненных в ЗУ результатов измерения
- Внутреннее ЗУ 1 Гб (на 10 дней непрерывной работы)
- Li-Ion аккумулятор на 10 часов непрерывной работы
- Передача данных через USB
- Управление при помощи ЖК-сенсорной клавиатуры
- Интуитивное управление, online помощь
- Высоковольтный датчик с двусторонней радиосвязью с PVS 100S и оптической индикацией
Технические характеристики системы для идентификации фазы PVS 100S
| Параметр | Значение | |
| PVS 100 | ||
| ЖК-сенсорный экран | 240х128 (дисплей, работающий на пропускание и отражение) | |
| GPS антенна с кабелем для подключения | Длина 20 м | |
| Радиомодем для вв-датчика | 866 МГц | |
| Объем ЗУ | 1 Гб ЗУ/ USB интерфейс | |
| Погрешность | при напряжении до 400 В | ± 0,5° |
| до 120 кВ | ± 10° | |
| Рабочее напряжение | 115 В/ 230 В AC 50/60 Гц | |
| Время работы от аккумулятора | 10 ч | |
| Рабочая температура | -20 °C … +50 °C | |
| Габариты | 270 x 124 x 246 мм | |
| Вес | 3,2 кг | |
| Класс защиты | IP 54 при закрытом корпусе | |
| Высоковольтный датчик HVS 120 | ||
| Радиомодем | 866 МГц | |
| Максимальное напряжение | 120 кВ | |
| Время работы от батарей | 50 час. | |
| Габариты (ШхД) | 85 x 220 мм | |
| Вес | 0,9 кг | |
| Класс защиты | IP 43 | |
Комплект поставки
| № | Наименование | Количество |
| 1. | Измерительный прибор для точного определения фазы PVS 100 | 2 |
| 2. | GPS внешний блок | 1 |
| 3. | Высоковольтный датчик | 1 |
| 4. | Комплект кабелей | 2 |
| 5. | Штатив для модуля GPS | 1 |
| 6. | Измерительный щуп-крюк для HVS 120-36 | 1 |
| 7. | Изоляционная штанга 110 кВ | 1 |
| 8. | Зарядное устройство для HVS 120-36 | 1 |
| 9. | GSM антенна со штативом | 2 |
| 10. | Сумка / Trolley для PVS100 | 1 |
| 11. | PVS образцы для емкостных отводов | 1 |
