Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.
Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.
Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.
Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.
Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.
Модификация | Фото | Чертеж | Габаритные размеры (ДхШхВ мм) / Вес | Тепловое сопротивление, RthSA | Количество радиаторов в упаковке |
РТР052 |  |  | 100×48×77 мм 310 г/шт. | 1,96 | 1 шт. |

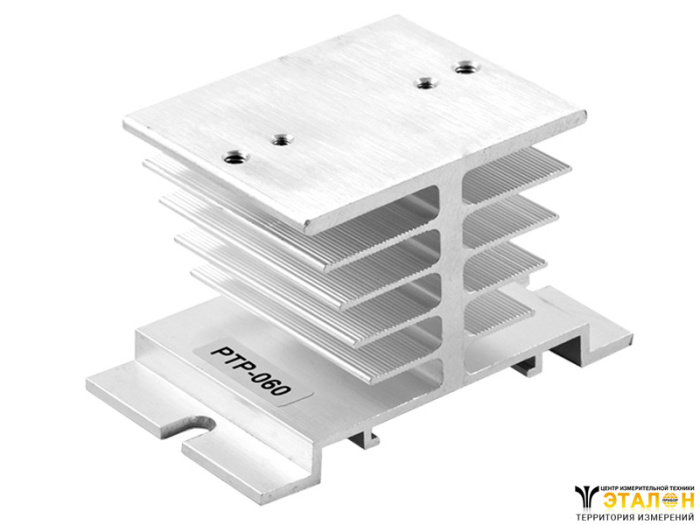

РТР060 |  |  | 80×50×50 мм 135 г/шт. | 2,19 | 2 шт. |
РТР061 (снят с производства, замена на PTP061.1) |  |  | 125×70×50 мм 255 г/шт. | 1,49 | 2 шт. |
РТР061.1 |  |  | 144×67×50 мм 245 г/шт. | 1,49 | 1 шт. |
РТР062 (снят с производства, замена на PTP062.1) |  |  | 125×110×50 мм 400 г/шт. | 1,35 | 2 шт. |
РТР062.1 |  |  | 144×110×50 мм 405 г/шт. | 1,35 | 2 шт. |
РТР063 (снят с производства, замена на PTP063.1) |  |  | 180×125×50 мм 630 г/шт. | 1,07 | 2 шт. |
РТР063.1 |  |  | 180×144×50 мм 660 г/шт. | 1,07 | 2 шт. |
РТР034 |  |  | 105×100×80 мм 590 г/шт. | 0,65 | 1 шт. |
РТР036 |  |  | 150×100×80 мм 855 г/шт. | 0,48 | 1 шт. |
РТР037 |  |  | 260×180×50 мм 1400 г/шт. | 0,44 | 2 шт. |
РТР038 |  |  | 150×125×135 мм 2380 г/шт. | 0,39 | 1 шт. |
РТР039 |  |  | 200×125×135 мм 3350 г/шт. | 0,32 | 1 шт. |
РТР040 |  |  | 300×125×135 мм 5000 г/шт. | 0,25 | 1 шт. |
Таблица выбора радиаторов для твердотельных реле KIPPRIBOR
В ячейках таблицы указано:
- количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе;
- цветом выделены ячейки с рекомендованными моделями радиаторов;
- (2) цифрой 2 помечены ячейки, в которых значение тока нагрузки приведено при условии использования дополнительных вентиляторов обдува (размер 120×120 мм с креплением на корпус радиатора). Вентиляторы устанавливаются непосредственно на радиатор охлаждения.
Серия ТТР / Радиатор | РТР052 | РТР060 | РТР061.1 | РТР062.1 | РТР063.1 | РТР034 | РТР036 | РТР037 | РТР038 | РТР039 | РТР040 | |
MDxxZD3 | 1×20 А | |||||||||||
HDxxZD3/ZA2 | 1×40 А(1) | 1×20 А | 1×40 A | 1×60 А | 1×80 А | 2×60 А(1) | 2×120 А | 2×120 А | 2×120 А | |||
HDxxDD3 | 1×40 А(1) | 1×20 А | 1×40 A | 1×60 А | 1×80 А | 2×60 А(1) | 2×120 А | 2×120 А | 2×120 А | |||
HDxxVA/10U/LA | 1×40 А(1) | 1×20 А | 1×40 A | 1×60 А | 1×80 А | 2×60 А(1) | 2×80 А | 2×80 А | 2×80 А | |||
HDHxxZD3/ZA2 | 1×40 А(1) | 1×20 А | 1×40 A | 1×60 А | 1×80 А | 2×60 А(1) | 2×120 А | 2×120 А | 2×120 А | |||
BDHxxZD3 | 1×80 А | 1×100 A(1) | 1×120 A(1) | 1×250 A | 3×150 А(2) | 3×250 А(2) | 3×350 А(2) | |||||
SBDHxxZD3 | 1×80 А | 1×100 A(1) | 1×120 A(1) | 1×150 A | 3×150 А(2) | 3×150 А | 3×150 А | |||||
GaDH-xxxZD3 | до 600 А | 2×225 А(2) | 3×250 А(2) | 3×350 А(2) | ||||||||
до 800 А | 1×100 А(1) | 1×120 А(1) | 1×450 А(2) | 1×750 A(2) | ||||||||
GwDH-xxx.ZD3 | до 600 А | 2×300 А(2) | 3×260 А(2) | 3×400 А(2) | ||||||||
до 800 А | 1×100 А(1) | 1×120 А(1) | 1×600 А(2) | 1×800 A(2) | ||||||||
HTxxZD3/ZA2 | 1×30 A(1) | 1×40 A(1) | 1×80 А | 1×120 А(2) | 1×120 А | 1×120 А | ||||||
Рекомендуемый тип вентилятора | VENT4010 | - | - | - | - | VENT8025 | VENT8025 | - | VENT12038 | VENT12038 | VENT12038 | |
(1) - при недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
(2) - значение тока нагрузки при обязательном использовании рекомендуемого типа вентилятора.
