Регистраторы бумажные КСД2 (одноканальные)
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

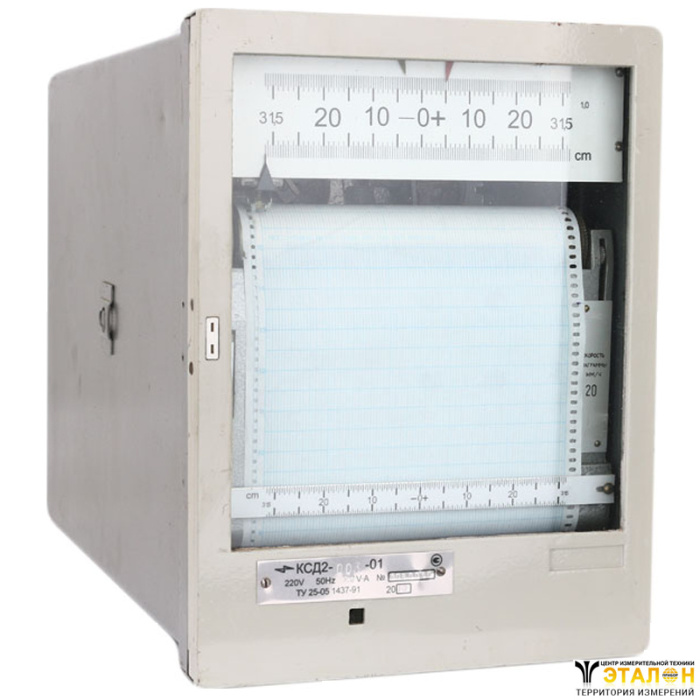

Регистраторы КСД2 — одноканальные, однопредельные, вторичные, автоматические, взаимозаменяемые, дифференциально-трансформаторные приборы которые предназначены для измерения и регистрации давления, расхода, уровня, вакуума и других неэлектрических величин, которые преобразованы первичным датчиком в комплексную взаимную индуктивность.
Комплект поставки
- регистрирующий прибор;
- комплект запасных частей, инструмента и принадлежностей;
- техническое описание и инструкция по эксплуатации;
- паспорт
Основная погрешность прибора, выраженная в процентах от нормирующего значения, не превышает пределов допускаемых значений | |
| ± 1,0 |
| ± 1,5 |
| ± 1,5 |
| ± 1,5 |
| ± 1,5 |
| ± 0,5 |
| 10 мГн |
| 20 мГн |
Погрешность показаний интегрирующего устройства | не превышает ± 0,6 % от расчетной разности показаний |
Номинальная скорость перемещения диаграммной ленты приборов может быть одна из ряда | |
| 20, 40, 60, 120, 240 мм/ч |
| 600, 1200, 2400 мм/ч |
Приведенное сопротивление задатчика | (270±70) Ом |
Максимальный ток через реохорд | 50 мА или 20 мА |
Сопротивление реохорда реостатного устройства для работы с программным регулирующим устройством | (515±135) Ом |
Мощность, потребляемая прибором при номинальном напряжении питания, в режиме успокоенной следящей системы | |
| 23 В•А |
| 25 В•А |
Масса прибора не более | |
| 14 кг |
| 14 кг |
| 15 кг |
| 16,5 кг |
Габаритные размеры | 240х320х486 мм |
Средний срок службы прибора до среднего ремонта | 10 лет |
Средний ресурс работы прибора до среднего ремонта | не менее 25000 ч с ежегодной наработкой не более 5000 ч без подрегулировки |
Обозначение при заказе
При заказе должно быть указано:
- тип прибора;
- предел измерения;
- предел изменения взаимной индуктивности;
- сопротивление реостатного выхода (если имеется реостатное устроиство на выходе );
- скорость продвижения диаграммной ленты (если не указано, то будет 20 мм/час);
- количество приборов, обозначение технических условий.
Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен: Прибор дифференциально-трансформаторный автоматический КСД2-003-01, 0-160 см, 0-10 мГн, 240 мм/час, ТУ 25-05-1437-91.
Вариант | Первичный датчик: взаимноиндукционный | Регулирующе-сигнализирующее устройство: 3-х позиционное | Доп. выходные устройства |
характеристика | характеристика | ||
КСД2-003-01 | линейная | - | - |
КСД2-004-01 | линейно-квадратичная | - | - |
КСД2-023-01 | линейная | - | преобразователь пост.тока 0-5мА |
КСД2-024-01 | линейно-квадратичная | - | преобразователь пост.тока 0-5мА |
КСД2-043-01 | линейная | реостатный | реостатное устр-во |
КСД2-044-01 | линейно- | реостатный | реостатное устр-во |
КСД2-051-01 | линейная | - | реостатное уст-во + реостатн. у-во для ПРУ |
КСД2-052-01 | линейно-квадратичная | - | реостатное уст-во + реостатн. у-во для ПРУ |
КСД2-055-01 | линейная | - | интегрирующее |
КСД2-056-01 | линейно-квадратичная | - | интегрирующее |
КСД2-067-01 | линейная | реостатный | реостатное уст-во + интегрирующее уст-во |
КСД2-068-01 | линейно-квадратичная | реостатный | реостатное уст-во + интегрирующее уст-во |
КСД2-075-01 | линейная | - | реостатное уст-во + интегрирующее у-во+ реостат. у-во для ПРУ |
КСД2-076-01 | линейно-квадратичная | - | реостатное уст-во + интегрирующее у-во + реостат. у-во для ПРУ |
Конструкция и принцип работы
Первичный датчик — взаимозаменяемый первичный прибор, преобразующий измеряемую электрическую величину в выходной электрический параметр — комплексную взаимную индуктивность 0-10 мГн или 10-0-10 мГн (минус 10 плюс 10) при номинальном токе питания 0,125 А.
В приборах КСД2 в зависимости от модификации возможно наличие следующих встроенных дополнительных устройств:
- позиционное и пропорциональное регулирование измеряемого параметра;
- интегрирование во времени расхода жидкости, (газа, пара и др.);
- обеспечение дистанционной передачи информации об измеряемой величине;
- преобразование измеряемой величины в унифицированный выходной электрический сигнал.
Регистрация показаний осуществляется в прямоугольных координатах.
Показания приборов отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 мм, длина (12±0,5) м, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82).
Регистрация в приборе осуществляется непрерывной линией.
Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220+22 -33 ) В, частотой 50 Гц.
Электрическое питание первичных обмоток дифференциально-трансформаторных преобразователей прибора и датчика осуществляется напряжением переменного тока 24 В от обмотки силового трансформатора усилителя.
