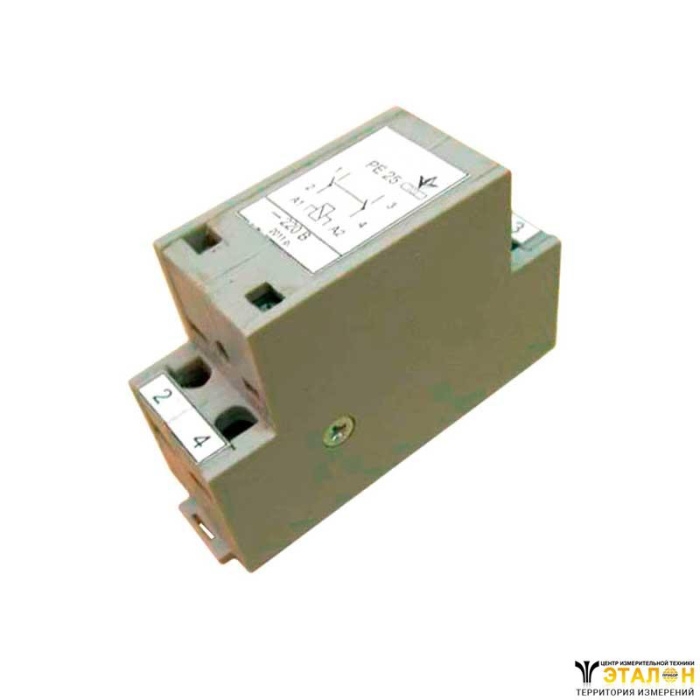

Реле электромагнитное РЭ-25
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Реле электромагнитное РЭ-25 применяется в целях управления электроприводами переменного тока напряжением до 380 В частоты 50 Гц, постоянного тока напряжением до 220В.
Конструкция
В корпусе, состоящего из пластмассового основания и двух одинаковых пластмассовых крышек, скрепленных между собой винтами, закреплен электромагнит с катушкой, внутри которой размещен сердечник, и с изогнутым якорем. Якорь имеет возможность поворота в точке его изгиба и имеет плечо, расположенное напротив сердечника, и плечо, соединенное с толкателями (2 шт.). Внутри реле размещены пары нормально разогнутых силовых (рабочих) контактов: неподвижных и подвижных, причем подвижные контакты находятся под воздействием пружин.
В ниши (4 шт.) подвода рабочего тока зажимаются входные и выходные провода, а в ниши (2 шт.) подводятся и зажимаются провода управляющего тока, подаваемого на контакты и далее – на катушку.
Принцип работы
При подаче управляющего тока на контакты катушка электромагнита создает электромагнитное поле, под действием которого якорь поворачивается по часовой стрелке и прижимается к торцу сердечника, второй его конец воздействует на толкатели, а последние – на подвижные контакты, которые опускаются вниз и соприкасаются с неподвижными контактами – цепь подачи рабочего тока замкнута. При снятии с катушки рабочего тока и прекращении воздействия сил электромагнитного поля якорь возвращается в свое исходное положение под воздействием пружин, а также сил упругости подвижных контактов – подача рабочего тока прекращается, цепь подачи рабочего тока разомкнута.
Для возможности ручного воздействия на катушку реле (залипание контактов реле, несрабатывание, проверка работоспособности и т.п.) предусмотрен пластмассовых манипулятор.
Для возможности установки реле на установочной планке предусмотрен зацеп и подвижный ползун, на который воздействует пружина.
Потребляемая мощность, не более: | |
| 1,7 |
| 3,0 |
Номинальный ток контактов, А | 17 |
Суммарный ток | 34А (по 17А в каждой из двух групп контактов) |
Максимальный коммутируемый ток, А | 25 |
Номинальное напряжение катушки, В | |
| 12, 24, 48, 110, 220 |
| 12, 24, 110, 220, 380 |
Максимальное напряжение цепи контактов, В | 400 |
Минимальное напряжение цепи контактов, В | 10 |
Наименьший номинальный ток контактов при напряжении 12 В, А | 0,01 |
Допустимый предел изменения номинального напряжения питания Uном | 0,85-1,1 |
Испытательное напряжение изоляции, В | 2500 |
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, Мом, не менее: | |
| 50 |
| 10 |
Собственное время срабатывания реле, с, не более | 0,02 |
Масса реле, кг, не более | 0,11 |
Напряжение, В | Ток, А | Параметры нагрузки | ||
номинальное рабочее | при испытаниях | номинальный рабочий | вкл. / откл. при испытаниях | |
Переменный АС-1 | ||||
до 40 | 44 | 17 | 17 | cos вкл = |
110 | 121 | |||
220 | 242 | |||
380 | 418 | =cos откл=0,95 | ||
Переменный АС-21 | ||||
до 40 | 44 | 17 | 17 | cos вкл = |
110 | 121 | =cos откл=0,95 | ||
220 | 242 | |||
380 | 418 | |||
Постоянный ДC-1 | ||||
до 40 | 44 | 17 | 17 | = 1мс |
48 | 52,8 | |||
110 | 121 | |||
220 | 242 | |||
Постоянный ДС-21 | ||||
до 40 | 44 | 17 | 17 | = 1мс |
48 | 52,8 | |||
110 | 121 | |||
220 | 242 | |||
Постоянный ДС-22 | ||||
до 40 | 44 | 17 | 17 | = 2мс |
48 | 52,8 | |||
110 | 121 | |||
220 | 242 | |||
