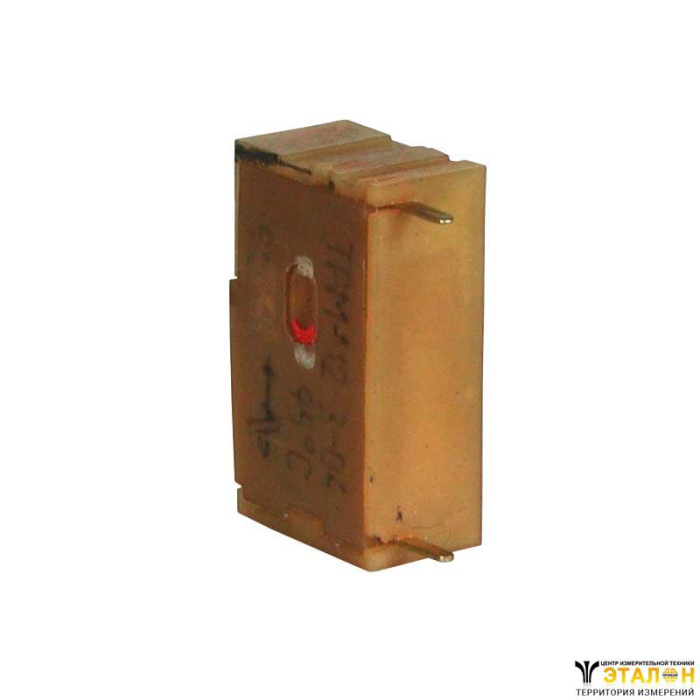

Реле температурное ТРМ-12-3 предназначено для применения в устройствах контроля температуры неагрессивной газовой среды и коммутации электрических цепей постоянного и переменного тока частоты 50-400 Гц номинальным напряжением до 250 В в радиоэлектронной аппаратуре и товарах народного потребления.
Реле также пригодны для эксплуатации:
Принцип действия реле основан на свойстве термо-магнитного материала изменять свою магнитную проницаемость с изменением температуры.
В корпусе размещены контактная система, состоящая из подвижного контакта, неподвижного контакта и толкателя.
К пружине с помощью скобы крепится постоянный магнит. Крышка крепится к корпусу и закрывает реле.
В исходном положении реле постоянный магнит притянут к термомагнитной скобе, контакт замкнут.
При увеличении температуры магнитная проницаемость термомагнитного материала уменьшается и при достижении оп-ределенной температуры достигает значения, при котором достоянный магнит под действием силы пружины отходит от скобы и толкатель размыкает контакт.
При понижении температуры термомагнитный материал восстанавливает свои магнитные свойства. Между скобой и магнитом возникает сила магнитного притяжения и когда эта сила станет больше силы пружины, магнит притянется к термомагнитной скобе, в результате чего контакт замкнется.
Контролируемые температуры, °С | 70, 95, 120 |
Погрешность срабатывания, °С , не более | ±5 |
Дифференциал, °С, не более | 20 |
Количество и род контактов | I размыкающий |
Длительно допустимая сила тока контакта, А, не более | 2,5 |
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, измеренное между контактами и корпусом, МОм, не менее: | |
| 20 |
| 1 |
Испытательное напряжение изоляции сухих и чистых реле, не бывших в эксплуатации, В | 2000 |
Комутационная износостойкость, циклов ВО, не менее | 10 000 |
Степень защиты: | |
| IР40 |
| IР00 |
Масса, грамм | 10 |
