Электротехнический завод

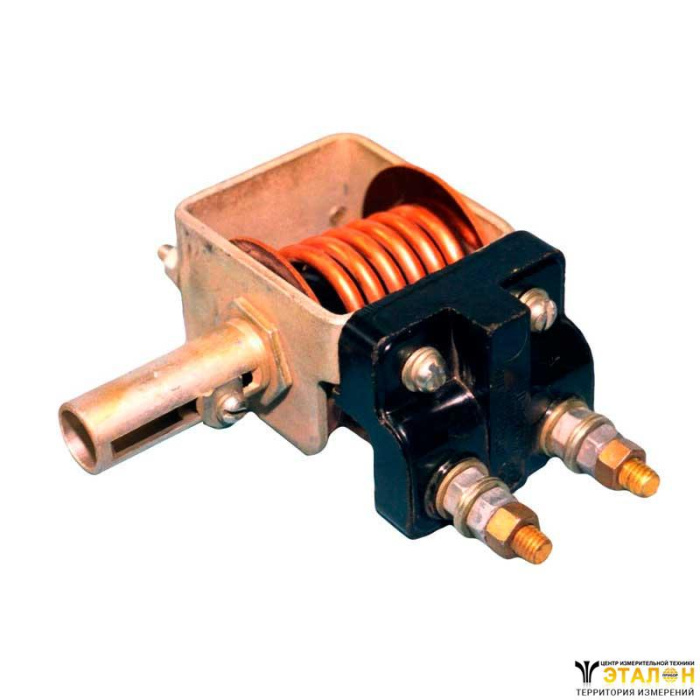

Реле тока РЭО-401 2ТД.304.096-3,4
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Реле тока РЭО-401 2ТД.304.096-3,4 с б/к предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50 Гц.
Без отрегулированной максимальной защиты работа крана недопустима.
Реле должно срабатывать при токе не выше 225% номинального и на 25% больше пускового тока двигателя.
Конструкция и принцип работы
Электромагнитные системы реле имеют скобу магнитопровода с ввернутой в неё трубкой, на которой расположена втягивающая катушка на изоляционном каркасе.
Внутри трубки находится якорь, который имеет возможность свободного перемещения вдоль трубки. Положение якоря определяет величину тока срабатывания реле. При движении вверх якорь через толкатель размыкает контакты электрической блокировки.
Регулирование тока срабатывания реле РЭО-401 производится изменением положения скобы с фиксацией ее положения винтом. После этого якорь с толкателем возвращается в свое нижнее положение и контакты под действием пружины замыкаются.

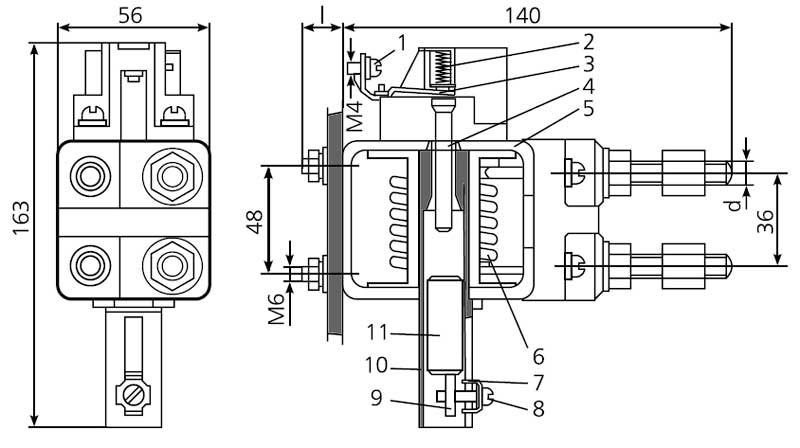

Габаритная схема реле
Обозначения на схеме:
- 1 – контактные винты;
- 2 – пружина;
- 3 – мостик контактный;
- 4 – толкатель;
- 5 – магнитопровод;
- 6 – катушка;
- 7 – скоба;
- 8 – фиксирующий винт;
- 9 – пластина;
- 10 – трубка;
- 11 – якорь.
Монтаж реле
- Реле могут быть установлены как на металлической, так и на изоляционной плите или рейке.
- Присоединение проводов к реле переднее.
- Рабочее положение реле вертикальное, контактом вверх.
- Перед установкой и монтажом реле необходимо убедиться в отсутствии каких – либо механических повреждений (при транспортировке, на складе и т.д.), проверить, не ослаблены ли винтовые соединения, не сомкнулись ли витки провода электромагнитной системы ( для реле > 63А).
- Обнаруженные недостатки необходимо устранить.
Номинальный ток втягивающей катушки, А | ПВ-100% | 250 |
ПВ-40% | 375 | |
Пределы регулирования тока срабатывания электромагнита, А | 325-1000 | |
Диаметр выводной шпильки d, мм | М6 | |
Развернуть полное описание
