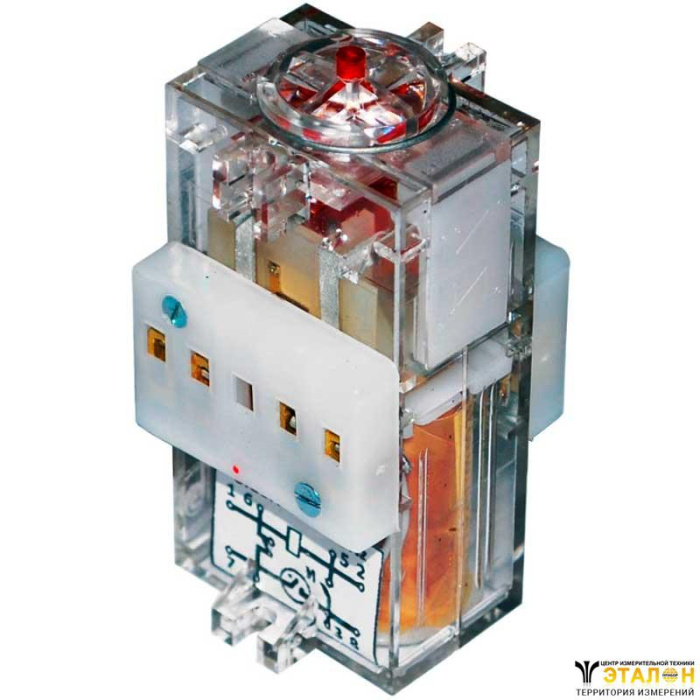

Реле указательное РЭУ-11Б-20
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Реле указательное РЭУ-11Б-20 предназначено для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики и управления, в том числе сеймостойких, в качестве комплектующих изделий.
Реле РЭУ-11Б-20 - с двумя замыкающими контактами без самовозврата.
Структура условного обозначения реле РЭУ-11Б-20-40-x3:
- РЭУ - реле электромагнитное указательное;
- 11Б - серия с наибольшим количеством контактов-четырьмя;
- 2 - количество замыкающих контактов;
- 0 - количество размыкающих контактов;
- 40 - степень защиты по ГОСТ 14254-96 (IP40);
- x3 - климатическое исполнение (У или Т) и категория размещения (3).

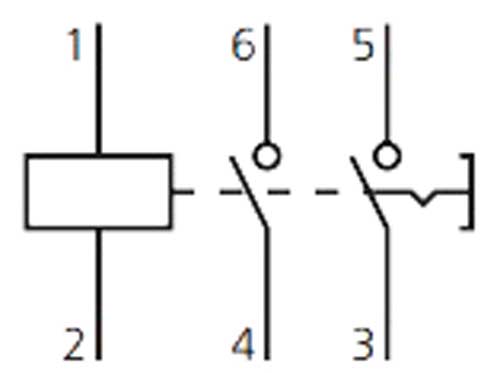

Схема подключения
Условия эксплуатации
Реле изготавливается в климатических исполнениях УЗ и ТЗ по ГОСТ 15150-69 и ГОСТ 15543.1-89, а также пригодны для эксплуатации в условиях УХЛ4.
Реле предназначены для работы в условиях:
- температура окружающего воздуха от минус 50 до плюс 55°С;
- относительная влажность окружающего воздуха без конденсации влаги не более:
- для исполнения У - 98% при температуре 25°С
- для исполнения Т - 98% при температуре 35°С;
- высота над уровнем моря — не более 4300м;
- окружающая среда взрывобезопасная, не содержащая агрессивных газов, паров и пыли в концентрациях, разрушающих металлы и изоляцию и снижающих параметры реле в недопустимых пределах;
- вибрация в диапазоне частот 1-100Гц при максимальном ускорении 9,8 м/с2(1g), в диапазоне 5-15 Гц при максимальном ускорении 29,4 м/с2 (Зg).
Базовое напряжение цепей контактов без самовозврата, В | 24-220 |
Длительно допустимая сила тока цепей контактов без самовозврата, не более, А | 5 |
Коммутируемая мощность, не более, Вт | 6 |
Масса, грамм | 170 |
Замыкающие | Размыкающие без само-возврата | |
без самовозврата | с самовозвратом | |
2 | 0 | 0 |
Базовое напряжение, В | Базовая частота, Гц | Сопротивление обмотки, W | |
активное | полное | ||
12 | — | 90.. .110 | — |
24 | — | 360.. .440 | — |
48 | — | 1410.1700 | — |
110 | — | 7560.9240 | — |
110 | 50 | 1000 | 2420 |
220 | — | 30000.39000 | — |
220 | 50/60 | 3500/2400 | 9680 |
230 | 50/60 | 3840/2520 | 10580/10580 |
240 | 50 | 4040 | 11520 |
380 | 50/60 | 11800/8000 | 28880/28880 |
400 | 60 | 9000 | 32000 |
415 | 60 | 11000 | 34445 |
440 | 60 | 11900 | 38720 |
Базовая сила тока, А | Сопротивление обмотки | |
активное, для реле постоянного тока | полное, для реле переменного тока | |
0.006 | 6400.. .7000 | — |
0.010 | 1950...2290 | — |
0.016 | 824.936 | — |
0.025 | 340.400 | 3200 |
0.050 | 88...98 | 3200 |
0.060 | 55...62 | — |
0.080 | 28...39 | 312 |
0.10 | 17.3...19.9 | 200 |
0.16 | 6.5...7.3 | 78 |
0.25 | 2.74...3.1 | 32 |
0.40 | 1.1...1.24 | 12.5 |
0.50 | 0.6...0.7 | 8 |
1.0 | 0.17...0.21 | 2 |
2.5 | 0.03...0.035 | 0.32 |
4.0 | 0.015...0.0155 | — |
Род тока | постоянный | переменный | ||
Реле с обмоткой | напряжения | тока | напряжение | тока |
Потребляемая мощность | 1.75Вт | 0.25Вт | 5В-А | 2В-А |
Напряжение или сила тока срабатывания | 0.7 U(ном) | 0.85 I(ном) | 0.8 U(ном) | 0.9 I(ном) |
