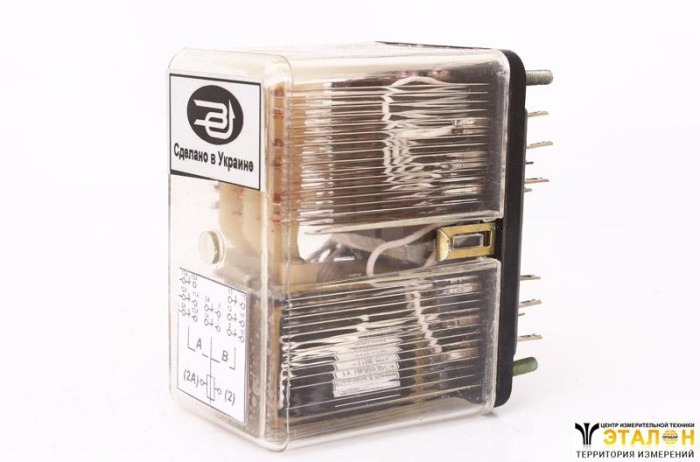

Реле универсальное промежуточное РПУ-2 (электромагнитное) предназначено для применения в цепях управления электроприводами постоянного и переменного тока.
Характеристики | Значение | |||
РПУ-2-01000УЗА | РПУ-2-51000УЗА | РПУ-2-06000УЗА | РПУ-2-56000УЗА | |
Род тока | постоянный | переменный | ||
Номинальное напряжение | 12, 24, 48, 60, 110, 220 В | 12, 24, 36, 110, 127, 220, 380 В | ||
Номинальный ток контактов | 6 А | |||
Номинальное напряжение контактов | 12-220 В | 12-440 В | ||
Потребляемая мощность | 4 Вт | 9 Вт | ||
Механическая износостойкость | 20 млн. циклов ВО | 16 млн. циклов ВО | ||
Удельная потребляемая мощность | 1 Вт млн. циклов ВО | 2,25 Вт млн. циклов ВО | ||
Способ крепления реле | винтами | шпильками | винтами | шпильками |
Степень защиты | IP00 | IP40 | IP00 | IP40 |
Габаритные размеры | 67х38х85 мм | 90х59х90 мм | 67х38х85 мм | 90х59х90 мм |
Масса | 0,28 кг | 0,45 кг | 0,28 кг | 0,45 кг |
Реле РПУ-2 обозначается так: РПУ-2 М Х Х Х Х ХХХ УЗ , где
РПУ | Р – реле, П – промежуточное, У – универсальное |
2 | Номер серии |
М | Модернизированное |
Х | Исполнение по степени защиты (1 – IP00, 2 – IP40) |
Х | Способ крепления внешних проводников (0 – пайкой, 1 – винтами) |
Х | Вид присоединения внешних проводников (1 – переднее, 2 – заднее) |
Х | Исполнение по роду тока выключающей катушки 1 – реле постоянного тока, 6 – реле переменного тока |
ХХХ | Количество замыкающих, размыкающих, переключающих контактов |
УЗ | Климатическое исполнение (У) и категория размещения (3) |
Реле электромагнитное промежуточное РПУ-2 представляет собой электромагнитный аппарат с унифицированной магнитной системой клапанного типа.
Реле выпускаются с катушками напряжения и токовыми катушками. Электромагнит реле состоит из скобы, плоского якоря, вращающегося на оси и каркасной катушки с сердечником. На кронштейне , прикрепленном к скобе магнитопровода, установлена контактная группа, на якоре - пластмассовая траверса, воздействующая на плоские контактные пружины, на концах которых находятся серебряные контакты. Реле переменного тока отличается конструктивно от реле постоянного тока наличием короткозамкнутого витка на среднем керне магнитопровода.
