Розетка ШР20П4НШ8
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Розетка ШР20П4НШ8 применяется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Условное обозначение розетки ШР20П4НШ8:
- ШР - тип;
- 20 - типоразмер;
- П - приборный соединитель без патрубка; кабельный соединитель с прямым патрубком;
- 4 - количество контактов;
- Н - вид гайки патрубка (для неэкранированного кабеля);
- Ш - контакты приборного соединителя вилка (штырь); контакты кабельного соединителя розетка (гнездо);
- 8 - сочетание контактов.

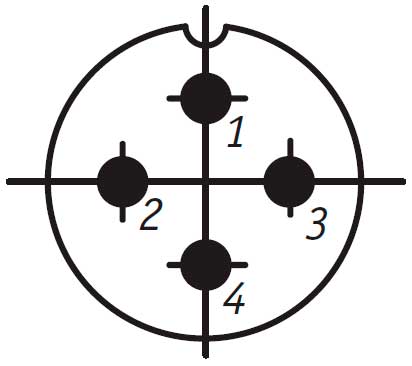

Схема расположения контактов на розетке
Номер сочетания контактов | 8 |
Диаметр контактов, мм | 2,5 |
Количество контактов | 4 |
Рабочий ток, А | 25 |
| Параметр | Значение |
| Максимальное рабочее напряжение постоянного тока, не более | 850 В |
| Сопротивление электрического контакта, не более | |
для покрытия серебро:
| 2,5 1,0 0,75 0,3 0,15 |
для покрытия никель:
| 5,0 2,0 1,5 0,75 0,6 |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
| Минимальная наработка, ч | 1000 |
| При числе сочленений-расчленений | 500 |
| Минимальный срок сохраняемости, лет | 15 |
Конструктивные особенности
- резьбовое сочленение;
- климатическое исполнение - УХЛ;
- покрытие контактов: серебро, никель;
- метод монтажа: пайка.

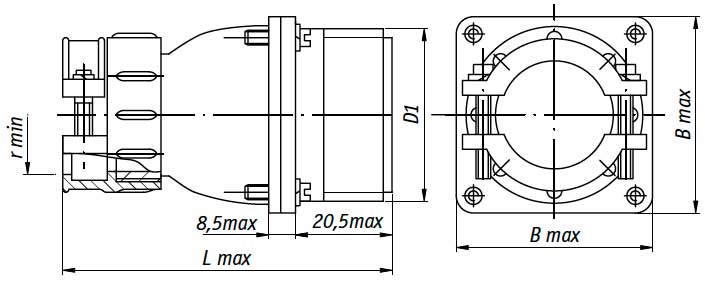

Схема - габаритные размеры розетки
B, мм | 30 |
D1, мм | М24х1,5 |
r, мм | 7 |
L, мм | 65,8 |
Условия эксплуатации
Оптимальными условиями для использования соединителей ШР являются:
- температура окружающей среды от -60 до +60
- атмосферное давление 1,3х10-4 (10-6) Па (мм.рт.ст.).
