Описание

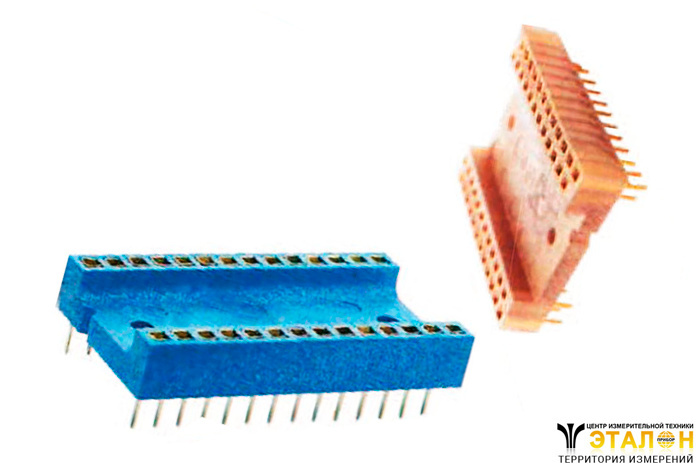

Розетки соединительные РС-22-3 предназначены для установки и подключения интегральных схем (ИС) в корпусах в электронную аппаратуру и имеющие выводы под печатный монтаж.

Технические характеристики
Параметры	Значение
Ток, А	1·10^-8 - 0,5
Напряжение, В	1·10^-2 - 100
Сопротивление контакта, мОм	20-30
Сопротивление изоляции, МОм	1·10^6
Электрическая прочность изоляции, В (ампл )	1000
Емкость между соседними контактами, пФ	0,5
Усилие расчленения контактов с контрольным калибром, Н (кгс)	0,4 (0,04) - 1,4 (0,14)
Количество сочленений-расчленений с ИС: для розеток с покрытием контактов без содержания драгметалла для розеток с покрытием контактов, содержащих драгметалл	30 200
Наработка, ч	10000
Срок сохраняемости, лет	6

Условия эксплуатации

Оптимальными условиями для использования розеток соединительных РС-22-3 являются:

Синусоидальная вибрация:
- диапазон частот 1 - 2000 Гц,
- амплитуда ускорения - 150 (15) м/с^2 (g),
Механический удар многократного действия:
- пиковое ударное ускорение - 400 (40)м/с^2 (g),
Атмосферное пониженное давление, кПа (мм рт ст ):
- рабочее 53,3 (400),
- предельное 19,4 (145),
Рабочая температура среды, °С:
- повышенная 100°С,
- пониженная минус 60°С,
Смена температур от 100 до -60°С,
Повышенная относительная влажность воздуха 98% при температуре 35 °С.

Обозначение

Розетки РС обозначаются так: РС-22-3-ДБ(С)МТ АГ0.364.003 ТУ, где:

РС - розетка соединительная,
22 - число контактов,
3 - номер варианта исполнения,
Шаг между контактами:
- Д - дюймовый - 2,54 мм, отсутствие буквы - 2,5 мм;
Обозначение покрытия контактов:
- Б - без покрытия драгметаллами,
- С - покрытие контактов серебром, отсутствие буквы - золотом;
- М - модернизированная;
- Т - для применения в телевизорах;
АГ0.364.003 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.
