RP-405ALTU
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Для монтажа промежуточных реле на DIN-рейку или плоскость используются двух- и трехъярусные колодки KIPPRIBOR PYF.
Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:
- прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- яркий цветной светодиодный (LED) индикатор работы;
- удобный ручной дублёр с фиксацией (для модификаций LTU).
Степень защиты промежуточных реле KIPPRIBOR серии RP:
- корпуса реле – IP40,
- со стороны клемм – IР00.
RP-402DLTU | Реле промежуточное | 12VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
RP-402ALTU | 12VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер | |
RP-403DL | 24VDC, 5A\250V, LED-индикатор | |
RP-403DLTU | 24VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер | |
RP-403ALTU | 24VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер | |
RP-405DLTU | 110VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер | |
RP-405ALTU | 110VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер | |
RP-407AL | 220VAC, 5A\250V, LED-индикатор | |
RP-407ALTU | 220VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер | |
PYF-044BE/2 | Монтажная колодка | 2-х ярусная, винтовые клеммы |
Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 16 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.
Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).
Преимущества промежуточных реле KIPPRIBOR серии MR:
- значительно меньшие габариты реле при сопоставимых токах;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- монтаж на DIN-рейку или печатную плату;
- ширина монтажной колодки – всего 16 мм.
Монтажные колодки
Монтажные колодки KIPPRIBOR PYF используются для установки общепромышленных промежуточных реле KIPPRIBOR серии RP на стандартную DIN-рейку или плоскость.
Основные технические характеристики
Технические характеристики | Модификации без ручного дублера (RP - 402/403/405/407AL RP - 402/403/405DL) | Модификации с ручным дублером (RP - 402/403/405/407ALTU RP - 402/403/405DLTU) | |
Время включения (при UN) | не более 20 мс | ||
Время выключения (при UN) | не более 20 мс | ||
Диапазон рабочих температур | –55...+70 °С | ||
Относительная влажность | 35%...80% RH | ||
Атмосферное давление | 86...106 кПа | ||
Светодиодный LED-индикатор срабатывания | есть | есть | |
Ручное дублирование срабатывания | нет | есть | |
Механическая индикация срабатывания | нет | есть | |
Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | ||
Виброустойчивость | 10...55 Гц (удвоенная амплитуда 1,0 мм) | ||
Электрические характеристики КОНТАКТОВ
Электрические характеристики КОНТАКТОВ | Постоянный ток (DС) | Переменный ток (АС) | ||
Номинальные ток и напряжение коммутации | 5 A при 30 В | 5 A при 250 В | ||
Начальное сопротивление контактов | не более 100 мОм | |||
Материал контакта | серебряный сплав (AgNi) | |||
Электрический ресурс | не менее 105 | |||
Механический ресурс (при 300 вкл./мин) | не менее 107 | |||
Сопротивление пробоя между группами контактов | не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты | |||
Электротехнические характеристики КАТУШКИ
Номинальное напряжение питания катушки UN | постоянный ток | 12/24 В | ||
переменный ток | 12/24/110/220 В | |||
Напряжение включения (при 25 °С) | постоянный ток | не менее 0,75UN | ||
переменный ток | не менее 0,80UN | |||
Напряжение выключения (при 25 °С) | постоянный ток | не более 0,10UN | ||
переменный ток | не более 0,30UN | |||
Предельное напряжение питания катушки (при 25 °С) | 1,10UN | |||
Мощность катушки | постоянный ток | 0,9 Вт | ||
переменный ток | 1,2 ВА | |||
Сопротивление пробоя | между группами контактов | не менее 1000 В ~ в течение 1 мин. (ток утечки 1 мА) | ||
между контактами и катушкой | не менее 1500 В ~ в течение 1 мин. (ток утечки 1 мА) | |||

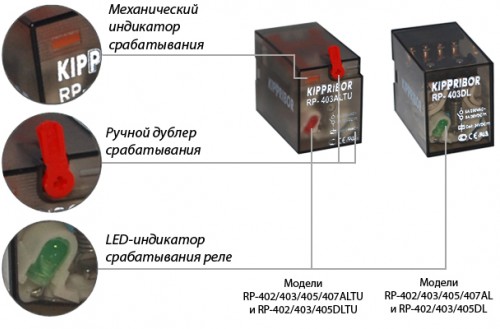

Элементы управления
Цветомаркировка LED-индикатора, механического индикатора и ручного дублера
Вид тока обмотки | LED-индикатор | Механический индикатор | Ручной дублер |
Постоянный ток | зеленый | синий | синий |
Переменный ток | красный | красный | красный |
Схемы подключения
