Система телеконтроля и защиты электродвигателя СТКЗ предназначена для контроля рабочих параметров и защиты от перегрузок электродвигателей, работающих в распределительных сетях переменного тока напряжением до 1200 В угольных шахт, передачи данных по искробезопасным цепям выделенной пары линии связи (ЛС) диспетчеру на компьютер, регистрации и хранения данных с последующим просмотром и анализом.
Номинальное напряжение защищаемой сети, В | 380, 660, 1140 |
Номинальный ток защищаемого объекта, А | 10-800 |
Частота сети, Гц | 50, 60 |
Номинальное напряжение питания блоков, В | |
БПИ | 220 |
БЗПИ | 8 + 8 |
Диапазон изменения рабочего напряжения, от номинального | от 85% до 110% |
Количество защищаемых электродвигателей, шт. | 1...4 |
Канал передачи данных (витая пара): | |
длина линии, км, не более | 10 |
омическое сопротивление линии, Ом/км, не более | 170 |
емкость линии, мкФ, не более | 0,15 |
Разрядность АЦП | 10 |
Шаг квантования, мс | 0,3 |
Срок хранения информации | ограничен объемом жесткого диска |
Потребляемая мощность цепей, Вт | 8 |
Габаритные размеры блоков, мм | |
БПИ | 100х180х77 |
БЗПИ | 125х123х51 |
Масса блоков, кг | |
БПИ | 0,55 |
БЗПИ | 0,35 |
Система телеконтроля может применяться во взрывоопасных зонах согласно ГОСТ 12.1.010-76 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных условиях.

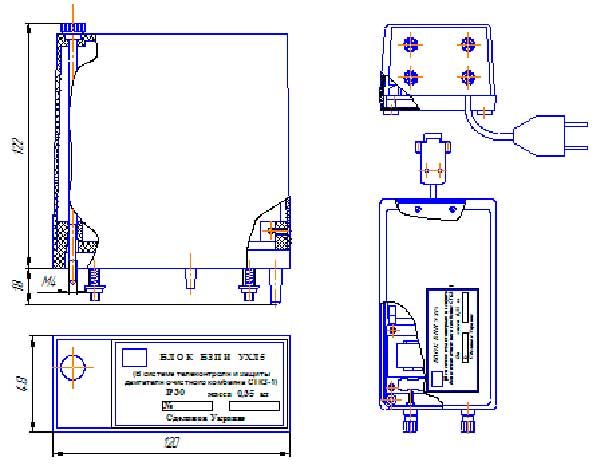

Габаритная схема блоков БЗПИ и БПИ
Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IР30.
Номинальный режим работы аппаратуры — продолжительный.
Аппаратура системы телеконтроля предназначена для работы в следующих условиях:
