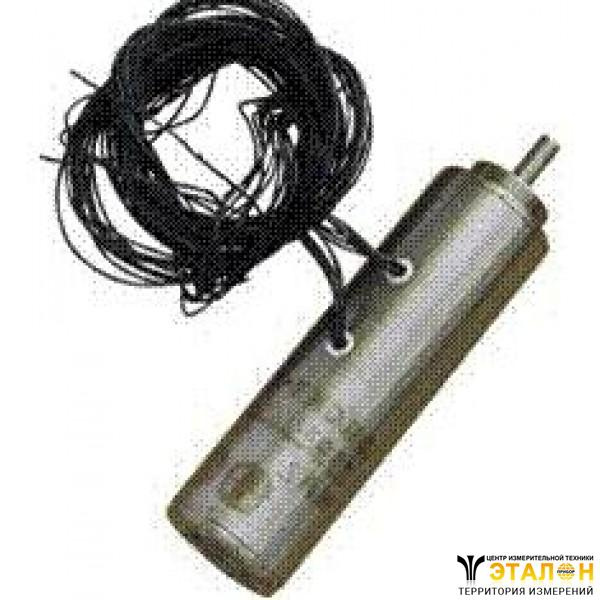

Синусно-косинусный трансформатор СКТ-212-1П (СКТ2121П, СКТ 212 1П, СКТ212-1П, СКТ212 1П, СКТ-2121П, СКТ 2121П)
Синусно-косинусный трансформатор СКТ-212-1П предназначен для работы в трансформаторных схемах дистанционной передачи угла поворота вала, может быть использован в качестве датчика углового положения в устройствах управления.
Представляет собой индукционную электрическую микромашину переменного тока с синусными концентрическими обмотками, в которых взаимоиндукция между обмотками статора и ротора изменяется по синусоидальному закону в зависимости от угла поворота ротора.
Синусно-косинусный трансформатор СКТ-212-1П рассчитан на работу в условиях повышенной жесткости.
Технические характеристики приборов синусно-косинусные трансформаторы СКТ-212-1П:
Класс точности - 1,0, 2,0;
Электромагнитная асимметрия - не более ±15,0угл.мин.;
Отношение минимального напряжения прибора синусно-косинусный трансформатор СКТ-212-1П к крутизне - не более 15,0угл.мин., 25,0угл.мин.;
Погрешность воспроизведения напряжения по тригонометрическим законам - не более 0,5%;
Максимальное напряжение прибора синусно-косинусный трансформатор СКТ-212-1П - 7В;
Потребляемый ток - 14мА;
Габариты прибора синусно-косинусный трансформатор СКТ-212-1П:
- диаметр - 12мм;
- длина - 45мм;
Масса - 0,022кг;
Напряжение питания прибора синусно-косинусный трансформатор СКТ-212-1П - 12В;
Частота - 400Гц.
