Описание

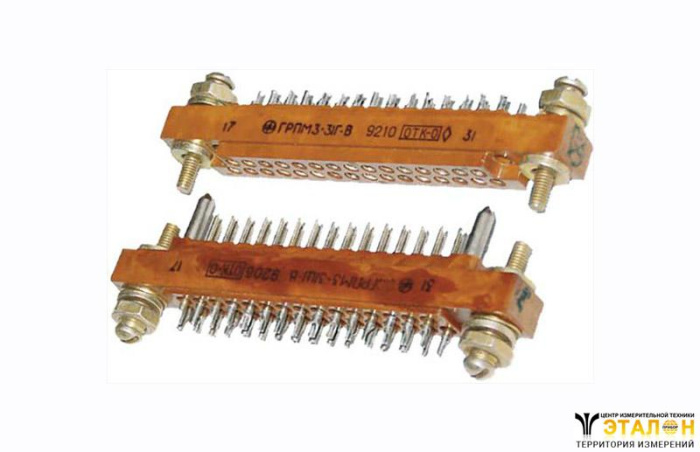

СоСоединители электрические низкочастотные прямоугольные предназначены:

ГРПМ3 для обьемного монтажа,
ГРПП3 для печатного монтажа.

Технические характеристики
Наименование	Значения
Сопротивление контактов: печать-печать печать-объем, объем-объем	0,008 Ом 0,005 Ом
Сопротивление изоляции	20000 МОм
Рабочий ток на каждый контакт, А	0,5; 1А
Max ток на одиночный контакт, А	1,5; 2,5
Max рабочее напряжение постоянного тока в амплитудное значение напряжения переменного тока, В	100
Min срок сохраняемости, лет	25 лет
Кол-во сочленений-расчленений	1000

Условия эксплуатации

Синусоидальная вибрация:
- диапазон частот, Гц 1 - 5000;
- амплитуда ускорения, м/с² (g) 300 (30).
Акустический шум:
- диапазон частот, Гц 50 - 10000;
- уровень звукового давления, дБ 150.
Механический удар одиночного действия:
- пиковое ударное ускорение, м/с² (g) 1500 (150);
- длительность действия, мс 1 - 3.
Механический удар многократного действия:
- пиковое ударное ускорение, м/с² (g) 500 (50);
- длительность действия, мс 2 - 10.
Линейное ускорение, м/с² (g) 1000 (100);
Атмосферное пониженное рабочее давление, Па (мм рт ст ) 1,33·10^-4 (10^-6);
Повышенная рабочая температура среды, °С 85;
Пониженная рабочая температура среды, °С минус 60;
Смена температур (с учетом перегрева контактов), °С от 115 до минус 60;
Повышенная относительная влажность воздуха при температуре 35 °С, % 98;
Иней и роса, плесневые грибы, соляной туман, солнечное излучение;
Хвостовики контактов соединителей (вилок, розеток) допускают:
- присоединение проводов для розеток типа ГРПМ3 сечением, мм² 0,7;
- для остальных вилок и розеток сечением, мм² 0,35.

Структура условного обозначения

Соединители обозначаются так:

Вилка (розетка) ГРПП3-14(24, 36, (36)24*, (36)16, 46, (46)24, 58) Ш(Г)д1П-В Ке0.364.003 ТУ
Вилка (розетка) ГРПМ3-14(15, 31, 36, (36)24, (36)16, 46, 58, 61) Ш(Г)х(п)1П-В Ке0.364.003 ТУ, где:

ГРПП - соединитель прямоугольный, для печатного монтажа;
ГРПМ - соединитель прямоугольный, для объёмного монтажа;
3 - порядковый номер разработки;
14 (24, 36, (36)24*, (36)16, 46, (46)24, 58) - количество контактов;
14 (15, 31, 36, (36)24, (36)16, 46, 58, 61) - количество контактов;
*(36) 24 означает, что в изоляторе с 36 контактными отверстиями установлено 24 контакта;
Ш (Г) - часть соединителя : Ш - вилка , Г - розетка;
д х(п) - конструктивное исполнение хвостовика контактного гнезда:
для вилок и розеток типа ГРПП3:
- д - с прямым удлиненным хвостовиком;
- отсутствие буквы - с нормальным хвостовиком;
для вилок и розеток типа ГРПМ3:
- х - с утолщенным хвостовиком;
- п - с прямым удлиненным хвостовиком;
- отсутствие буквы - с нормальным хвостовиком;
1 - конструктивное исполнение:
- 1 - блочная часть;
- отсутствие буквы - кабельная часть;
П - наличие ориентации;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
Ке0.364.003 ТУ - обозначение технических условий;
Вид покрытия контактов - серебро.
