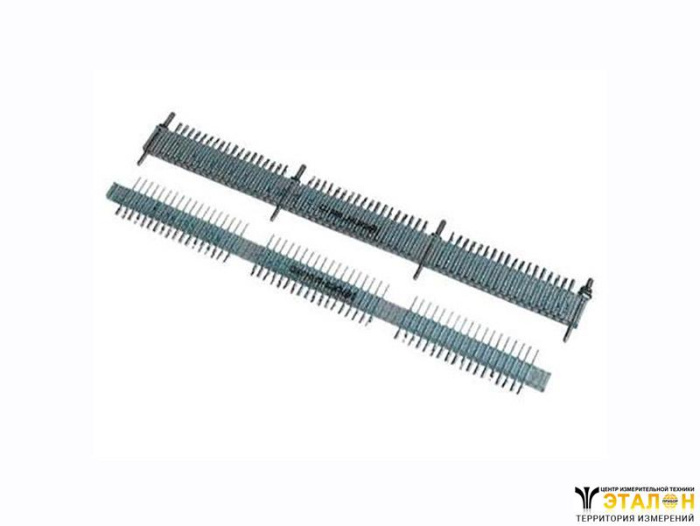

Соединители электрические низкочастотные UA СНП1 прямоугольные
Цена:
по запросу
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Соединители электрические низкочастотные UA СНП1 прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
| Наименование | Значения |
| Сила тока на контакт, А | 1 |
| Напряжение, В (ампл ) | 80 |
| Испытательное напряжение, В (ампл ) | 500 |
| Сопротивление контактов, Ом | 0,01 |
| Емкость между любыми соседними контактами, пФ | 3 |
| Сопротивление изоляции, МОм | 1000 |
| Усилие расчленения контактов с контрольным калибром, Н (кгс) | 0,2 (0,02) |
| Кол-во сочленений-расчленений | 250 |
| Наработка соединителей, ч | 5000 |
| Гамма-процентный срок сохраняемости при = 99,5 %, лет | 12 |
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 5 - 80;
- ускорение, м/с2 (g) 70 (7);
- диапазон частот, Гц 80 - 600;
- ускорение, м/с2 (g) 200 (20);
- диапазон частот, Гц 600 - 3000;
- ускорение, м/с2 (g) 300 (30).
- Механический удар многократного действия:
- пиковое ударное ускорение, м/с2 (g) 400 (40).
- Механический удар одиночного действия:
- пиковое ударное ускорение, м/с2 (g) 1500 (150).
- Повышенная относительная влажность при температуре 35 °С, % 98;
- Атмосферное пониженное давление:
- рабочее, Па (мм рт ст ) 1,33·10-3 (1·10-7);
- предельное, кПа (мм рт ст ) 19,4 (145).
- Температура среды,°С:
- повышенная рабочая 85;
- пониженная рабочая минус 60.
- Смена температуры среды, °С от 105 до минус 60;
- Плесневые грибы, соляной туман;
- Максимальная площадь сечения проводов, подсоединяемых к хвостовикам
- контактов розетки, мм2, не более 0,35.
Структура условного обозначения
Соединители обозначаются так: UA СНП1-(кК; мМ; нН; лЛ(Лк)) Г(Ш)-П(Оп) (...) ВКШУ.434415.001 ТУ, где:
- UA СНП - соединитель низкочастотный прямоугольный;
- 1 - порядковый номер разработки;
- (кК; мМ; нН; лЛ(Лк)) - состав соединителя и общее количество элементов:
- к - количество контактов (2...60); К - символ контакта;
- м - количество крепежных отверстий в изоляторе; М - символ крепежного отверстия;
- н - количество свободных отверстий в изоляторе (без контакта);
- Н - символ не установленного контакта либо отверстия на розетке, предусматриваемого под ловитель;
- л - количество ловителей; Л - символ ловителя; Лк - символ ловителя с резьбовым элементом;
- Г (Ш) - вид контакта: Г - гнездо, Ш - штырь;
- П (Оп) - тип хвостовика контакта:
- П - хвостовик для монтажа в отверстие печатной платы;
- Оп - хвостовик для объемного монтажа;
- (...) - количество элементов соединителя и их чередование (схема соединителя):
- (кК; мМ; нН; лЛ (Лк) + кК; мМ; нН; лЛ (Лк) + ...+ кК; мМ; нН; лЛ (Лк));
- ВКШУ.434415.001 ТУ - обозначение технических условий;
- Вид климатического исполнения - В2.1 по ГОСТ 15150-69.
