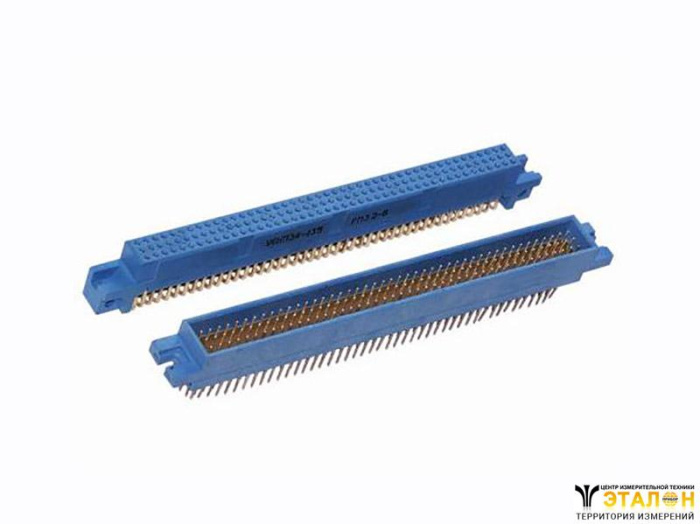

Соединители электрические низкочастотные УСНП34 прямоугольные

Цена:
по запросу
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Соединители электрические низкочастотные УСНП34 прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для печатного монтажа.

Технические характеристики
НаименованиеЗначения
Рабочий ток на контакт, А1,8
Напряжение, В150
Сопротивление контактов, мОм15
Сопротивление изоляции, МОм5000
Электрическая прочность изоляции, В (ампл )800
Емкость между любыми контактами, пФ2,5
Усилие расчленения контактов с контрольным
калибром, Н (кгс)
0,14 - 0,5 (0,014 - 0,05)
Усилие расчленения соединителей, Н (кгс):
  • УСНП34-135
  • УСНП34-113
  • УСНП34-90
  • УСНП34-69
  • УСНП34-46
95 (9,5)
85 (8,5)
70 (7,0)
60 (6,0)
45 (4,5)
Число сочленений-расчленений500
Min наработка, ч
  • для соединителей с золотым покрытием контактов
  • для соединителей с серебряным покрытием контактов
15000
10000
Min срок сохраняемости, лет15

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2000;
    • амплитуда ускорения, м/с2 (g) 100 (10).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 150.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 4905 (500);
    • длительность действия, мс 1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 392 (40);
    • длительность действия, мс 2 - 10.
  • Линейное ускорение, м/с2 (g) 245 (25);
  • Атмосферное пониженное давление, Па (мм рт ст ):
    • рабочее 399,9 (3);
    • предельное 1,2·104 (90).
  • Повышенная рабочая температура среды, °С 70;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температур:
    • от максимальной температуры соединителя (с учетом температуры перегрева контактов) от 100;
    • до предельной пониженной температуры,°С до минус 60.
  • Повышенная относительная влажность воздуха при температуре 35 °С, % 98;
  • Степень жесткости Х;
  • Иней и роса, соляной (морской) туман, статическая пыль (песок),
    солнечное излучение, плесневые грибы.

Стуктура условного обозначения

Соединители электрические низкочастотные прямоугольные типа обозначаются так: вилка (розетка) УСНП34-135(113,90,69,46) В(Р) П 2(3) 1(2)-В ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ, где:

  • УСНП - соединитель низкочастотный, прямоугольный;
  • 34 - порядковый номер разработки;
  • 135 (113, 90, 69, 46) - количество контактов;
  • Тип контакта: В - штыревой контакт, Р - гнездовой контакт;
  • П - способ монтажа: пайка;
  • Тип хвостовика:
  • 2 - хвостовик для прямого монтажа в отверстие печатной платы,
  • 3 - хвостовик для углового монтажа в отверстие печатной платы;
  • Покрытие рабочей части контактов: 1 - золото, 2 - серебро;
  • В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
  • ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ - обозначение технических условий.
