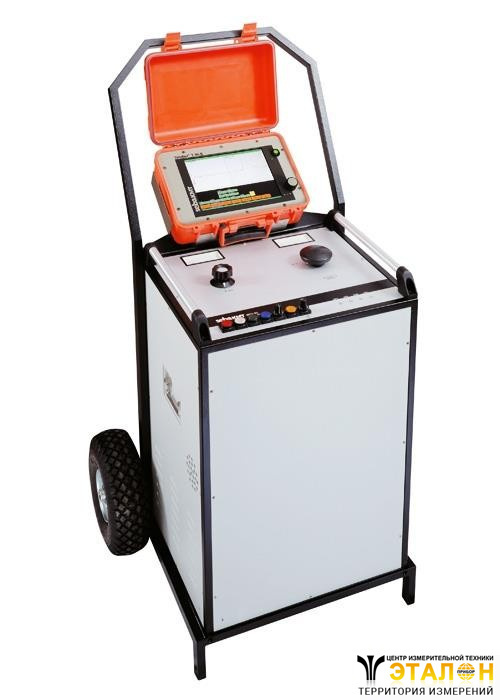

SPG 32-1750 - установка для испытаний и поиска кабельных повреждений, без TDR
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение установки для испытаний и поиска кабельных повреждений SPG 32-1750
Установка SPG 32-1750 предназначена для испытания прочности на постоянном токе и прожига высокоомных дефектов изоляции кабелей.
Применение установки для испытаний и поиска кабельных повреждений SPG 32-1750
Основная область применения - проверка электрической прочности и прожига высокоомных дефектов изоляции кабелей для их последующей локализации акустическим, индуктивным или рефлексным методом. Установки предназначены для эксплуатации как передвижные, отдельно или в составе испытательных комплексов.
Описание установки для испытаний и поиска кабельных повреждений SPG 32-1750
Принцип действия установки SPG 32-1750 при проверке изоляции основан на измерении тока утечки изоляции кабеля при приложении вырабатываемой установкой напряжения постоянного тока.
Принцип действия установки SPG 32-1750 при прожиге основан на приложении к поврежденному кабелю напряжения вырабатываемого установкой постоянного, переменного или импульсного тока силы и длительности, достаточной для сжигания поврежденного участка кабеля. При этом сопротивление дефектного участка кабеля либо снижается, либо увеличивается настолько, что место повреждения может быть определено акустическим, индуктивным или рефлексным импульсным методом.
В установке SPG 32-1750 напряжение постоянного тока для испытаний и прожига получают с помощью выпрямителя, питаемого повышающим трансформатором, подключенным к сети переменного тока через регулирующий автотрансформатор.
Установка SPG 32-1750 имеет следующие режимы работы:
- Испытание и поиск повреждения изоляции кабеля.
- Высоковольтные испытания (на пробой с измерением током утечки).
- Генератор ударных волн (для локализации места повреждения кабеля акустическим методом).
- Прожиг
Управление режимами производится кнопками и высоковольтным поворотным переключателем на три положения 8, 16 и 32 кВ. Регулирование величины высокого напряжения и сила тока прожига устанавливается регулировочным автотрансформатором.
Установка SPG 32-1750 имеет аналоговый киловольтметр постоянного тока и аналоговый измеритель, который в режиме испытаний и прожига используется как миллиамперметр постоянного тока, а в режиме генератора ударных волн и стабилизации электрической дуги - как вольтметр переменного напряжения, служащий для визуализации режима.
Технические характеристики установки для испытаний и поиска кабельных повреждений SPG 32-1750
| Параметр | Значение |
| Диапазон установки напряжений постоянного тока для испытания изоляции, кВ | 0...32 |
| Диапазоны установки напряжений постоянного тока прожига, кВ | 0...8, 1750 Дж |
| 0...16, 1750 Дж | |
| 0...32, 1750 Дж | |
| Диапазон измерений напряжений постоянного тока, кВ | 0... 32, 3 диапазона |
| Пределы погрешностей измерений постоянного напряжения, % | ± 1,5± 1,5US/UR |
| Сила постоянного тока прожига не менее, мА | 0 ... 160 |
| Диапазон измерений силы постоянного тока, мА | 0 ... 100, 3 диапазона |
| Пределы погрешностей измерений силы постоянного тока, 0/0 | ± 1,5± 1,5US/UR |
| Период импульсов, с | 3... 10, одиночный |
| Время разряда не более, с | 3 |
| Напряжение питания В/Гц | 220 ±1O % /45 ... 65 |
| Потребляемая мощность, не более, ВА | 2,0 |
| Габариты (ШхВхГ) | 800х1280х800 мм |
| Вес | 140 кг |
Примечания:
US и UR - соответственно верхний предел диапазона и измеряемое значение силы тока
US и UR - соответственно верхний предел диапазона и измеряемое значение напряжения
Комплект поставки
| Наименование | Количество |
| Установка для испытаний и поиска кабельных повреждений SPG 32-1750 | 1 |
| Комплект кабелей | 1 |
