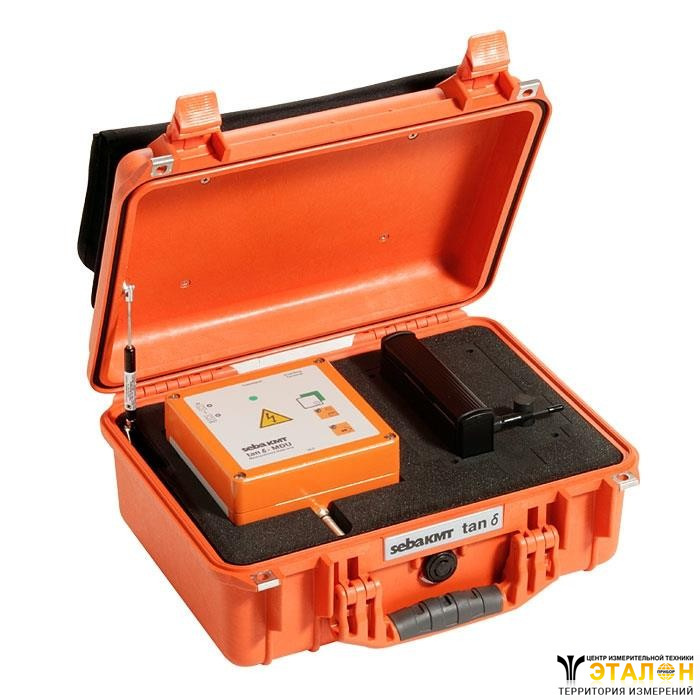

Измерительная приставка TAN D-S позволяет осуществлять точное определение состояния кабеля. Интегральные эффекты старения, как напр. степень влажности или наличие водяных триингов могут быть распознаны и оценены, что делает приставку TAN D-S идеальным инструментом контроля состояния кабеля.
Системой TAN D-S достигается очень высокая степень точности измерений благодаря тому, что она измеряет прямо на высоковольтном потенциале и измерительная головка может быть очень близко расположена к испытуемому объекту.
Соединение между измерительным модулем и ноутбуком осуществляется посредством радиосвязи и достигает расстояния 75 м.
Программное обеспечение EasyGo упрощает управление системой и протоколирование результатов. Особенно здесь хотелось бы выделить установку последовательности действий, которая осуществляется просто и интуитивно.
Во время измерения форма напряжения и фактор потерь tan δ графически представляются в реальном времени, что позволяет своевременно распознать кабель с изоляцией в критическом состоянии и минимизировать испытательное напряжение.
Параметр | Значение |
Диапазон измерений tan δ | |
Диапазон измерений | 1 x 10-4 … 1 x 100 |
Точность измерений | 1 x 10-4 |
Разрешение | 1 x 10-5 |
Частота | 0,01 Гц … 10 Гц |
Испытательная емкость | 2 нФ … 3 мкФ, соответствует 10 м … 15 км кабеля с VPE-изоляцией |
Диапазон измерений тока | |
Измерительный модуль (MDU) | 1 мкA … 25 мA |
Токосъемный модуль (TCU) | 1 мкA … 1 мA |
Сопротивление изоляции | |
Диапазон измерений | 1 MΩ … 10 TΩ |
Питание | |
Измерительный модуль/ токосъемный модуль | Питание от батарей |
Блок зарядки | 90 В … 240 В, 50/60 Гц AC (через сетевой кабель) или 12 В DC |
Продолжительность работы | |
Измерительный модуль (MDU) | 16 ч (при работе с TCU) |
32 ч (при работе без TCU) | |
Токосъемный модуль (TCU) | 24 ч |
Время зарядки | 3,5 ч |
Рабочая температура | -25 °C … +55 °C |
Температура хранения | -40 °C … +70 °C |
Вес | |
Система (MDU + TCU) с чемоданом, штативом, кабелями и принадлежностями | 12,25 кг |
Размеры | |
Чемодан для системы | 400 x 170 x 330 мм |
Наименование | Количество |
Блок измерения | 1 |
Зарядный чемодан | 1 |
Штатив | 1 |
Комплект кабелей | 1 |
SW CD-ROM | 1 |
Высоковольтный кабель 1м | 1 |
Высоковольтный кабель 3м | 1 |
