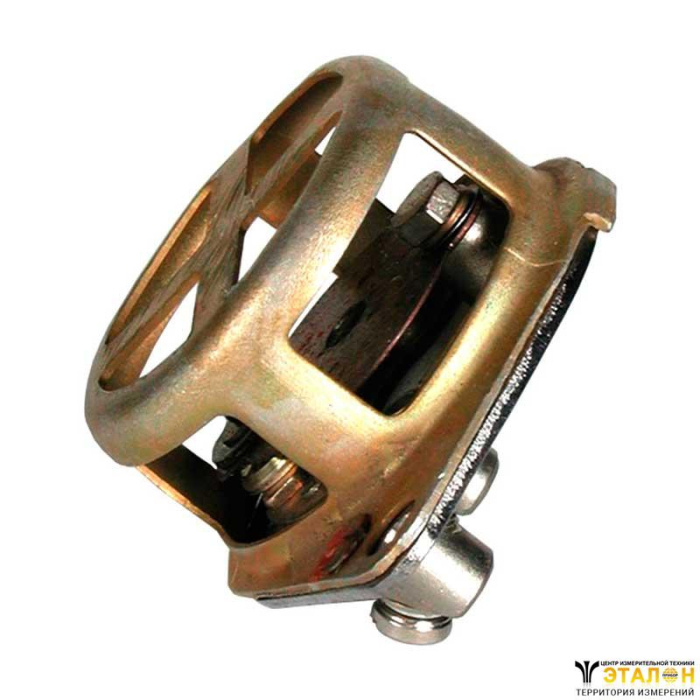

Термовыключатель АД-155М-А9К
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Термовыключатель АД-155М-А9К предназначен для применения в устройствах контроля температуры и сигнализации в цепях постоянного и переменного тока напряжением 27 В частоты 50 Гц и 60 Гц.
Условия эксплуатации
- Высота над уровнем моря до 2000м.
- Диапазон рабочих температур от -60 до +265°С.
- Отсутствие непосредственного воздействия солнечной радиации.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу термовыключателя, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Вибрация мест крепления реле с частотой от 20 до 80Гц при ускорении не более 4g.
- Положение в пространстве произвольное.
Структура условного обозначения АД-155М-А9К:
- АД – тип;
- 155М – типоисполнение;
- А – с размыкающим контактом при повышении температуры воздуха, обтекающего термовыключатель, или с замыкающим контактом при повышении температуры воздуха, обтекающего термовыключатель;
- 9 – порядковый номер типоисполнения;
- К - с колпачком.
Конструктивное исполнение

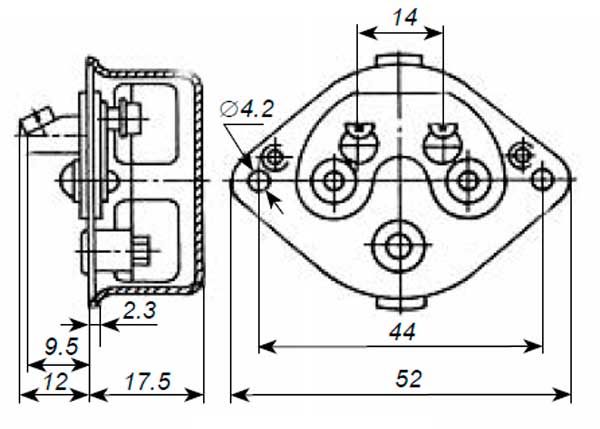

Габаритная схема термовыключателя
На панели 1 укреплены два серебряных неподвижных контакта 5, клеммы 4 и колонка 2. Клеммы и контакты изолированы от панели. На колонке консольно укреплена сферическая биметаллическая пластина 3 с серебряным контактом 6, изолированным от пластины.
Биметаллическая пластина оттарирована так, что при нагревании она скачкообразно выгибается в противоположную сторону, а при охлаждении скачкообразно возвращается в исходное положение.
Заданная температура размыкания и замыкания контакта достигается подбором соответствующей формы сферической пластины.
Термовыключатели следует устанавливать на контролируемом объекте так, чтобы поток воздуха свободно обтекал термочувствительный элемент. В непосредственной близости от термовыключателя не должно находиться сильно нагревающиеся части аппаратуры.
Термовыключатель крепится двумя винтами. Неплоскостность поверхности места установки не более 0.05мм. Подключение термовыключателя производится при помощи проводов, присоединяемых к клеммам 4. Рекомендуется на концах проводов иметь кабельные наконечники. Максимальное сечение присоединяемых проводов 1.5 мм2.
Рабочее напряжение, В | постоянный ток | 27 |
переменный тока 50/60Гц | 27 | |
Температура, °C | размыкания контактов | 40±5 |
замыкания контактов | 30±5 | |
Сила коммутируемого тока, А в цепи контактов | максимально допустимая | 2 |
минимально допустимая | 0.2 | |
Коммутационная износостойкость, циклов ВО | 3х103 | |
Число и род контактов | один размыкающий или один замыкающий | |
Испытательное напряжение по изоляции частотой 50Гц, В | 500 | |
Масса, кг | 0.35 | |
