Трансформатор тока ТЛ-10-3-I-2 (ТЛ103I2, ТЛ 10 3 I 2, ТЛ10-3-I-2, ТЛ10 3 I 2, ТЛ-103I2, ТЛ 103I2, ТЛ-10-3-1-2, ТЛ-10-III-I-II)
Трансформатор тока ТЛ-10-3-I-2 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.
Технические характеристики приборов трансформаторы тока ТЛ-10-3-I-2:
Количество вторичных обмоток - 3;
Номинальное напряжение - 10кВ или 11кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТЛ-10-3-I-2 - 12кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТЛ-10-3-I-2 - 5А;
Номинальный первичный ток - 50А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А;
Класс точности прибора трансформатор тока ТЛ-10-3-I-2:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;
- вторичной обмотки для защиты - 5P, 10Р*;
Номинальная вторичная нагрузка прибора трансформатор тока ТЛ-10-3-I-2 при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-50В·А;
Номинальная предельная кратность вторичной обмотки для защиты - 2-30;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТЛ-10-3-I-2 - 2-30;
Диаметр контакта первичной обмотки при номинальном первичном токе 200А-2000А - 36мм;
Односекундный ток термической стойкости прибора трансформатор тока ТЛ-10-3-I-2:
- при номинальном первичном токе 50А - 2,5кА;
- при номинальном первичном токе 100А - 5кА;
- при номинальном первичном токе 150А - 7,5кА;
- при номинальном первичном токе 200А- 10кА;
- при номинальном первичном токе 300А - 15кА;
- при номинальном первичном токе 400А - 20кА;
- при номинальном первичном токе 600А - 31,5кА;
- при номинальном первичном токе 800А-1500А - 31,5кА;
Трехсекундный ток термической стойкости прибора трансформатор тока ТЛ-10-3-I-2:
- при номинальном первичном токе 50А - 10кА;
- при номинальном первичном токе 100А - 20кА;
- при номинальном первичном токе 150А - 20кА;
- при номинальном первичном токе 200А - 20кА;
- при номинальном первичном токе 300А - 20кА;
- при номинальном первичном токе 400А - 31,5кА;
- при номинальном первичном токе 600А - 31,5кА;
- при номинальном первичном токе 800А-1500А - 31,5кА;
Ток электродинамической стойкости прибора трансформатор тока ТЛ-10-3-I-2:
- при номинальном первичном токе 50А - 51кА;
- при номинальном первичном токе 100А - 51кА;
- при номинальном первичном токе 150А - 51кА;
- при номинальном первичном токе 200А - 51кА;
- при номинальном первичном токе 300А - 51кА;
- при номинальном первичном токе 400А - 81кА;
- при номинальном первичном токе 600А-1500А - 81кА;
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТЛ-10-3-I-2 приведены в таблице 1;
Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТЛ-10-3-I-2
Номинальная вторичная нагрузка прибора трансформатор тока ТЛ-10-3-I-2, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | 100 |
Коэффициент трансформации | Номинальная предельная кратность | ||||||||||
50/5, 100/5, 200/5, 400/5 | 42,5 | 32,5 | 20,1 | 15 | 11,4 | 7,9 | 6,1 | 4,9 | 4,2 | 3,4 | 2,5 |
150/5, 300/5, 600/5 | 50,1 | 39,9 | 26,6 | 19,9 | 15,9 | 11,3 | 8,8 | 7,2 | 6,1 | 4,9 | 3,7 |
800/5 | 53,8 | 43,3 | 30,7 | 23,8 | 19,4 | 14,2 | 11,1 | 9,2 | 7,8 | 6,4 | 4,9 |
1000/5 | 44,5 | 38,1 | 29,6 | 24,2 | 20,5 | 15,6 | 12,6 | 10,6 | 9,1 | 7,5 | 5,8 |
1500/5 | 34,3 | 29,4 | 24,1 | 20,4 | 17,7 | 13,9 | 11,5 | 9,8 | 8,5 | 7,1 | 5,6 |
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10-3-I-2 постоянному току приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10-3-I-2 постоянному току
Номинальный первичный ток прибора трансформатор тока ТЛ-10-3-I-2 | Класс точности | Сопротивление обмоток постоянному току |
50А, 100А, 200А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,072 Ом 0,066 Ом 0,082 Ом |
150А, 300А, 600А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,093 Ом 0,108 Ом 0,152 Ом |
400А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,072 Ом 0,066 Ом 0,082 Ом |
800А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,148 Ом 0,166 Ом 0,18 Ом |
1000А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,194 Ом 0,208 Ом 0,226 Ом |
1500А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,29 Ом 0,31 Ом 0,47 Ом |
Прибор трансформатор тока ТЛ-10-3-I-2 для дифференциальной защиты поставляется по специальному заказу;

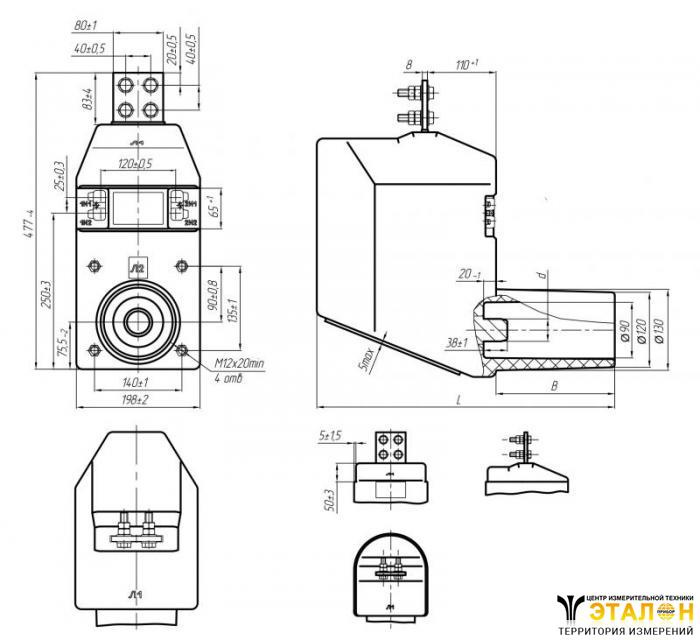

Общий вид прибора показан на рисунке 1;
Рисунок 1 Общий вид прибора трансформатор тока ТЛ-10-3-I-2
Габариты и масса прибора трансформатор тока ТЛ-10-3-I-2 приведены в таблице 3;
Таблица 3 Габариты и масса прибора трансформатор тока ТЛ-10-3-I-2
Номинальный первичный ток | Размеры | Масса | ||
L | d | B | ||
50А-300А | 477мм | 36мм | 190мм | 47кг |
400А-1500А | 412мм | 36мм | 190мм | 43кг |
Трансформаторы изготавливаются в климатическом исполнении "У3" и "Т3" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +55°C для исполнения "У3" и от -10°C до +60°C для исполнения "Т3";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТЛ-10-3-I-2 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТЛ-10-3-I-2 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТЛ-10-3-I-2требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
