Трансформатор тока ТЛ-10М-2-I-1 (ТЛ10М2I1, ТЛ 10М 2 I 1, ТЛ10М-2-I-1, ТЛ10М 2 I 1, ТЛ-10М2I1, ТЛ 10М2I1, ТЛ-10М-2-1-1, ТЛ-10М-II-I-I)
Трансформатор тока ТЛ-10М-2-I-1 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.
Технические характеристики приборов трансформаторы тока ТЛ-10М-2-I-1:
Количество вторичных обмоток - 2;
Номинальное напряжение - 10кВ или 11кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТЛ-10М-2-I-1 - 12кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТЛ-10М-2-I-1 - 5А;
Номинальный первичный ток - 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А;
Класс точности прибора трансформатор тока ТЛ-10М-2-I-1:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;
- вторичной обмотки для защиты - 5P, 10Р*;
Номинальная вторичная нагрузка прибора трансформатор тока ТЛ-10М-2-I-1 при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-30В·А;
Номинальная предельная кратность вторичной обмотки для защиты - 2-30;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТЛ-10М-2-I-1 - 2-30;
Диаметр контакта первичной обмотки - 24мм;
Односекундный ток термической стойкости прибора трансформатор тока ТЛ-10М-2-I-1:
- при номинальном первичном токе 5А - 0,4кА;
- при номинальном первичном токе 10А - 0,78кА;
- при номинальном первичном токе 15А - 1,2кА;
- при номинальном первичном токе 20А- 1,56кА;
- при номинальном первичном токе 30А - 2,5кА;
- при номинальном первичном токе 40А - 3кА;
- при номинальном первичном токе 50А - 5кА;
- при номинальном первичном токе 75А - 5,85кА;
- при номинальном первичном токе 80А - 6,23кА;
- при номинальном первичном токе 100А - 10кА;
- при номинальном первичном токе 150А - 12,5кА;
- при номинальном первичном токе 200А - 20кА;
Ток электродинамической стойкости прибора трансформатор тока ТЛ-10М-2-I-1:
- при номинальном первичном токе 5А - 1кА;
- при номинальном первичном токе 10А - 1,97кА;
- при номинальном первичном токе 15А - 3кА;
- при номинальном первичном токе 20А- 3,93кА;
- при номинальном первичном токе 30А - 6,25кА;
- при номинальном первичном токе 40А - 7,56кА;
- при номинальном первичном токе 50А - 12,8кА;
- при номинальном первичном токе 75А - 14,7кА;
- при номинальном первичном токе 80А - 15,7кА;
- при номинальном первичном токе 100А - 25,5кА;
- при номинальном первичном токе 150А - 31,8кА;
- при номинальном первичном токе 200А - 51кА;
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10М-2-I-1 постоянному току приведены в таблице 1;
Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10М-2-I-1 постоянному току
Номинальный первичный ток прибора трансформатор тока ТЛ-10М-2-I-1 | Класс точности | Сопротивление обмоток постоянному току |
5А-75А, 100А-300А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | - - - |
5А-200А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | - - - |
40А, 80А, 200А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,1 кОм 0,13 Ом 0,17 Ом |
5А-30А, 50А, 75А, 100А, 150А, 300А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,7 кОм 0,1 Ом 0,15 Ом |
300А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | - - - |
80А, 400А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,1 кОм 0,13 Ом 0,17 Ом |
Прибор трансформатор тока ТЛ-10М-2-I-1 для дифференциальной защиты поставляется по специальному заказу;

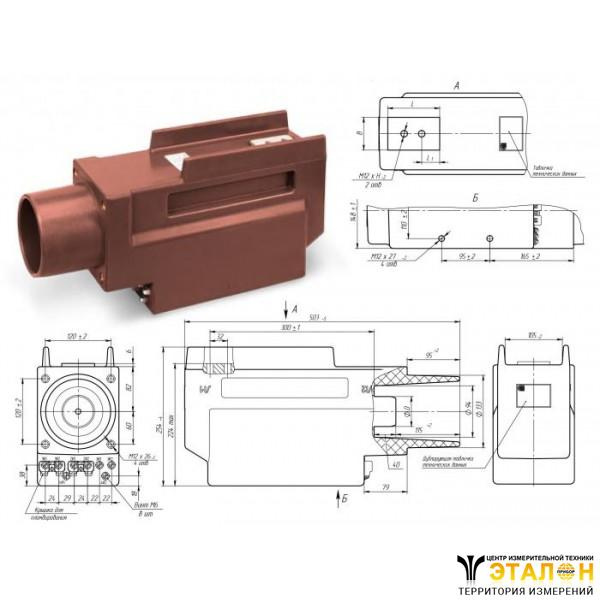

Общий вид прибора показан на рисунке 1;
Рисунок 1 Общий вид прибора трансформатор тока ТЛ-10М-2-I-1
Габариты и масса прибора трансформатор тока ТЛ-10М-2-I-1 приведены в таблице 2;
Таблица 2 Габариты и масса прибора трансформатор тока ТЛ-10М-2-I-1
Номинальный первичный ток | Размеры | Масса | ||||
B | D | L | L1 | H | ||
5А-15А | 40мм | 24мм | 84мм | 27,5мм | 27мм | 29кг |
20А-200А | 35мм | 24мм | 84мм | 27,5мм | 27мм | 29кг |
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +55°C;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТЛ-10М-2-I-1 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТЛ-10М-2-I-1 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТЛ-10М-2-I-1требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
