Описание

Трансформатор тока ТЛ-10М-2-II-2 (ТЛ10М2II2, ТЛ 10М 2 II 2, ТЛ10М-2-II-2, ТЛ10М 2 II 2, ТЛ-10М2II2, ТЛ 10М2II2, ТЛ-10М-2-2-2, ТЛ-10М-II-II-II)

Трансформатор тока ТЛ-10М-2-II-2 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТЛ-10М-2-II-2:

Количество вторичных обмоток - 2;

Номинальное напряжение - 10кВ или 11кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТЛ-10М-2-II-2 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТЛ-10М-2-II-2 - 5А;

Номинальный первичный ток - 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А;

Класс точности прибора трансформатор тока ТЛ-10М-2-II-2:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;

- вторичной обмотки для защиты - 5P, 10Р*;

Номинальная вторичная нагрузка прибора трансформатор тока ТЛ-10М-2-II-2 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-30В·А;

Номинальная предельная кратность вторичной обмотки для защиты - 2-30;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТЛ-10М-2-II-2 - 2-30;

Диаметр контакта первичной обмотки - 36мм;

Односекундный ток термической стойкости прибора трансформатор тока ТЛ-10М-2-II-2:

- при номинальном первичном токе 30А - 5кА;

- при номинальном первичном токе 40А - 5кА;

- при номинальном первичном токе 50А - 10кА;

- при номинальном первичном токе 75А - 10кА;

- при номинальном первичном токе 80А - 10кА;

- при номинальном первичном токе 100А - 20кА;

- при номинальном первичном токе 150А - 20кА;

- при номинальном первичном токе 200А - 31,5кА;

Ток электродинамической стойкости прибора трансформатор тока ТЛ-10М-2-II-2:

- при номинальном первичном токе 30А - 12,8кА;

- при номинальном первичном токе 40А - 12,8кА;

- при номинальном первичном токе 50А - 25,5кА;

- при номинальном первичном токе 75А - 25,5кА;

- при номинальном первичном токе 80А - 25,5кА;

- при номинальном первичном токе 100А - 51кА;

- при номинальном первичном токе 150А - 51кА;

- при номинальном первичном токе 200А - 81кА;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10М-2-II-2 постоянному току приведены в таблице 1;

Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10М-2-II-2 постоянному току

Номинальный первичный ток прибора трансформатор тока ТЛ-10М-2-II-2	Класс точности	Сопротивление обмоток постоянному току
5А-75А, 100А-300А	0,2S, 0,2, 0,5S 0,5 5P, 10P	- - -
5А-200А	0,2S, 0,2, 0,5S 0,5 5P, 10P	- - -
40А, 80А, 200А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,1 кОм 0,13 Ом 0,17 Ом
5А-30А, 50А, 75А, 100А, 150А, 300А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,7 кОм 0,1 Ом 0,15 Ом
300А	0,2S, 0,2, 0,5S 0,5 5P, 10P	- - -
80А, 400А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,1 кОм 0,13 Ом 0,17 Ом

Прибор трансформатор тока ТЛ-10М-2-II-2 для дифференциальной защиты поставляется по специальному заказу;

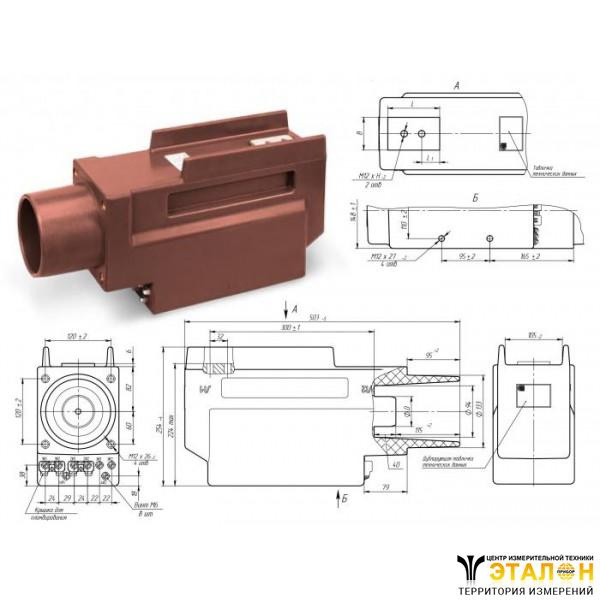

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТЛ-10М-2-II-2

Габариты и масса прибора трансформатор тока ТЛ-10М-2-II-2 приведены в таблице 2;

Таблица 2 Габариты и масса прибора трансформатор тока ТЛ-10М-2-II-2

Номинальный первичный ток	Размеры					Масса
Номинальный первичный ток	B	D	L	L1	H	Масса
30А-200А	40мм	36мм	84мм	27,5мм	27мм	29кг

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +55°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТЛ-10М-2-II-2 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТЛ-10М-2-II-2 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТЛ-10М-2-II-2требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
