Трансформатор тока ТЛШ-10-7-6 (ТЛШ1076, ТЛШ 10 7 6, ТЛШ10-7-6, ТЛШ10 7 6, ТЛШ-1076, ТЛШ 1076)

Трансформатор тока ТЛШ-10-7-6предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электроустановках переменного тока частоты 50Гц.

Технические характеристики приборов трансформаторы тока ТЛШ-10-7-6:

Количество вторичных обмоток - 6;

Номинальное напряжение - 10кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТЛШ-10-7-6 - 12кВ;

Номинальная частота переменного тока - 50Гц;

Номинальный вторичный ток прибора трансформатор тока ТЛШ-10-7-6 - 5А;

Номинальный первичный ток - 4000А, 5000А;

Класс точности прибора трансформатор тока ТЛШ-10-7-6:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S, 1;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТЛШ-10-7-6 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 20В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 20В·А, 30В·А;

Номинальная предельная кратность вторичной обмотки для защиты - не менее 8;

Номинальный коэффициент безопасности приборов обмотки для измерений прибора трансформатор тока ТЛШ-10-7-6 - 10;

Трехсекундный тока термической стойкости - 50кА, 140кА, 175кА;

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТЛШ-10-7-6 приведены в таблице 1;

Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТЛШ-10-7-6

Номинальная вторичная нагрузка прибора трансформатор тока ТЛШ-10-7-6, В·А	3	5	10	15	20	30	40	50
Коэффициент трансформации	Номинальная предельная кратность
4000/5	34	27	24	21,5	19,5	18	14,5	12,5
5000/5	34	22,5	21	19,5	19	18	14	13

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛШ-10-7-6 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛШ-10-7-6 постоянному току

Номинальный первичный ток прибора трансформатор тока ТЛШ-10-7-6	Номер вторичной обмотки	Сопротивление обмоток постоянному току
4000А	№1 №2	0,72 Ом 1,12 Ом
5000А	№1 №2	0,96 Ом 1,45 Ом

Прибор трансформатор тока ТЛШ-10-7-6 для дифференциальной защиты поставляется по специальному заказу;

Общий вид прибора показан на рисунке 1;

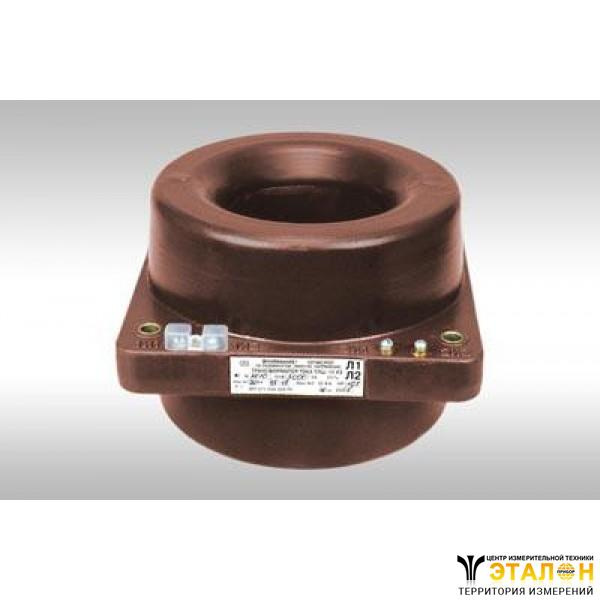

Рисунок 1 Общий вид прибора трансформатор тока ТЛШ-10-7-6

Прибор с круглым проходным отверстием;

Масса прибора трансформатор тока ТЛШ-10-7-6 - 52кг;

Трансформаторы изготавливаются в климатическом исполнении "У3", «Т3» и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды («У3») - от -45°C до +55°C;

- температура окружающей среды («Т3») - от -10°C до +60°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- приборы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах громозащиты;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТЛШ-10-7-6 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТЛШ-10-7-6 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;

Обязательно соединение шины с контактом трансформатора, имеющим маркировку «Ш»!

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТЛШ-10-7-6требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
