Описание

Трансформатор тока ТОЛ-10-9-4 (ТОЛ1094, ТОЛ 10 9 4, ТОЛ10-9-4, ТОЛ10 9 4, ТОЛ109-4, ТОЛ109 4, ТОЛ-10-9-IV)

Трансформатор тока ТОЛ-10-9-4предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТОЛ-10-9-4:

Количество вторичных обмоток - 4;

Номинальное напряжение - 10кВ или 11кВ*;

Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-10-9-4 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТОЛ-10-9-4 - 1А, 5А;

Номинальный первичный ток - 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;

Класс точности прибора трансформатор тока ТОЛ-10-9-4:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S, 1;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-9-4 при коэффициенте мощности cos φ=0,8:

- вторичной обмотки для измерений - до 30В·А**;

- вторичной обмотки для защиты - до 30В·А;

Номинальный коэффициент безопасности приборов обмотки для измерений - 10-16;

Испытательное напряжение:

- одноминутное промышленной частоты - 42кВ;

- грозового импульса - 75кВ;

Односекундный ток термической стойкости прибора трансформатор тока ТОЛ-10-9-4:

- при номинальном первичном токе 5А - 0,4кА;

- при номинальном первичном токе 10А - 0,78кА;

- при номинальном первичном токе 15А - 1,2кА;

- при номинальном первичном токе 20А - 1,56кА;

- при номинальном первичном токе 30А - 2,5кА;

- при номинальном первичном токе 40А - 3,0кА;

- при номинальном первичном токе 50А - 5кА;

- при номинальном первичном токе 75А - 5,85кА;

- при номинальном первичном токе 80А - 6,23кА

- при номинальном первичном токе 100А - 10кА;

- при номинальном первичном токе 150А - 12,5кА;

- при номинальном первичном токе 200А - 20кА;

- при номинальном первичном токе 300А, 400А - 31,5кА;

- при номинальном первичном токе 500А-2000А - 40кА;

Ток электродинамической стойкости прибора трансформатор тока ТОЛ-10-9-4:

- при номинальном первичном токе 5А - 1кА;

- при номинальном первичном токе 10А - 1,97кА;

- при номинальном первичном токе 15А - 3кА;

- при номинальном первичном токе 20А - 3,93кА;

- при номинальном первичном токе 30А - 6,25кА;

- при номинальном первичном токе 40А - 7,56кА;

- при номинальном первичном токе 50А - 12,8кА;

- при номинальном первичном токе 75А - 14,7кА;

- при номинальном первичном токе 80А - 15,7кА

- при номинальном первичном токе 100А - 25,5кА;

- при номинальном первичном токе 150А - 31,8кА;

- при номинальном первичном токе 200А - 51кА;

- при номинальном первичном токе 300А, 400А - 81кА;

- при номинальном первичном токе 500А-2000А - 102кА;

Испытательное напряжение прибора трансформатор тока ТОЛ-10-9-4:

- одноминутное промышленной частоты - 42кВ;

- грозового импульса полного - 75кВ;

Примечание:

*) в соответствии с заказом могут поставляться класса точности 5Р.

**) уточняется в заказе;

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-10-9-4 приведены в таблице 1;

Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-10-9-4

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-9-4, В·А	3	5	10	15	20	30	40	50
Коэффициент трансформации	Номинальная предельная кратность
(5-75)/5, (100-300)/5, 600/5	24	19,5	13	10	8	5,5	4	3,5
80/5, 400/5, 800/5	26	21,5	15	10	9	7	5,5	4,5
750/5	25	21	15	10	9	6,5	5	4
1000/5	27	23	17	10	9	8	7	5,5
1200/5	27	24	18	10	9	8,5	8	6
1500/5	18	16	12	10	8	6	5	4
2000/5	18	16	13	10	9	7,5	6	5

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-9-4 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-9-4 постоянному току

Номинальный первичный ток прибора трансформатор тока ТОЛ-10-9-4	Номер вторичной обмотки	Сопротивление обмоток постоянному току
5А-600А	№1 №2 №3 №4	0,157 Ом 0,219 Ом 0,219 Ом 0,219 Ом
80А, 400А	№1 №2 №3 №4	0,214 Ом 0,299 Ом 0,299 Ом 0,299 Ом
750А	№1 №2 №3 №4	0,201 Ом 0,28 Ом 0,28 Ом 0,28 Ом
800А	№1 №2 №3 №4	0,214 Ом 0,299 Ом 0,299 Ом 0,299 Ом
1000А	№1 №2 №3 №4	0,267 Ом 0,374 Ом 0,374 Ом 0,374 Ом
1200А	№1 №2 №3 №4	0,324 Ом 0,451 Ом 0,451 Ом 0,451 Ом
1500А	№1 №2 №3 №4	0,351 Ом 0,48 Ом 0,48 Ом 0,48 Ом
2000А	№1 №2 №3 №4	0,468 Ом 0,64 Ом 0,64 Ом 0,64 Ом

Прибор трансформатор тока ТОЛ-10-9-4 для дифференциальной защиты поставляется по специальному заказу;

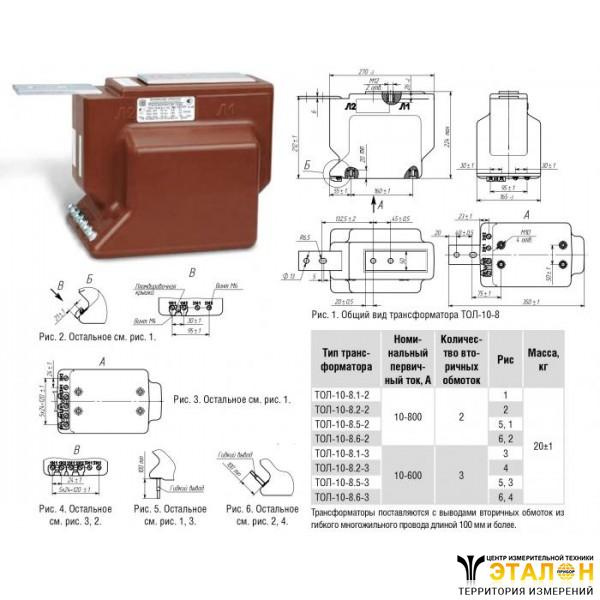

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-10-9-4

Габариты прибора трансформатор тока ТОЛ-10-9-4 приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-10-9-4

Номинальный первичный ток	L	B	B1	B2	h	Масса
5А, 15А-400А	375мм	40мм	100мм	72мм	26мм	29кг
10А		40мм	100мм	72мм	22мм	29кг
600А-1000А		40мм	100мм	72мм	32мм	29кг
1200А-2000А		60мм	132мм	104мм	36мм	32кг

Трансформаторы изготавливаются в климатическом исполнении "Т2" и "УХЛ2" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +50°C для исполнения "УХЛ2" и от -10°C до +55°C для исполнения "Т2";

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

Приборы сейсмостойкие при воздействии землетрасений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

Прибор трансформатор тока ТОЛ-10-9-4 предназначен для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-10-9-4 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-10-9-4требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
