ТрансформатортокаТОЛ-10-I-12 (ТОЛ10I12, ТОЛ 10 I 12, ТОЛ10-I-12, ТОЛ10 I 12, ТОЛ10I-12, ТОЛ10I 12, ТОЛ-10-1-12, ТОЛ-10-I-XII)
Трансформатор тока ТОЛ-10-I-12предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.
Приборы переключаемые по первичной стороне, вывод контактов вторичных обмоток сверху.
Технические характеристики приборов трансформаторы тока ТОЛ-10-I-12:
Количество вторичных обмоток - 2;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТОЛ-10-I-12 - 1А, 5А;
Номинальный первичный ток - 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;
Класс точности прибора трансформатор тока ТОЛ-10-I-12 - 0,5; 0,5S, 0,2; 0,2S;
Вариант исполнения, номинальный первичный ток и коэффициент безопасности прибора приведены в таблице 1;
Таблица 1 Вариант исполнения, номинальный первичный ток и коэффициент безопасности прибора трансформатор тока ТОЛ-10-I-12
Вариант исполнения | Номинальный первичный ток | Коэффициент безопасности приборов в классе точности 0,5 |
5/5 | 5А | 13 |
10А |
10/5 | 10А |
20А |
15/5 | 15А |
30А |
40/5 | 20А |
40А |
50/5 | 50А |
100А |
75/5 | 75А |
150А |
80/5 | 40А | 16 |
80А |
100/5 | 100А | 13 |
200А |
150/5 | 150А |
300А |
200/5 | 200А |
400А |
300/5 | 300А |
600А |
400/5 | 400А | 16 |
800А |
500/5 | 500А | 11 |
1000А | 13 |
600/5 | 600А |
1200А | 14 |
750/5 | 750А | 11 |
1500А | 16 |
800/5 | 800А | 16 |
1200А | 14 |
1000/5 | 1000А | 13 |
2000А | 16 |

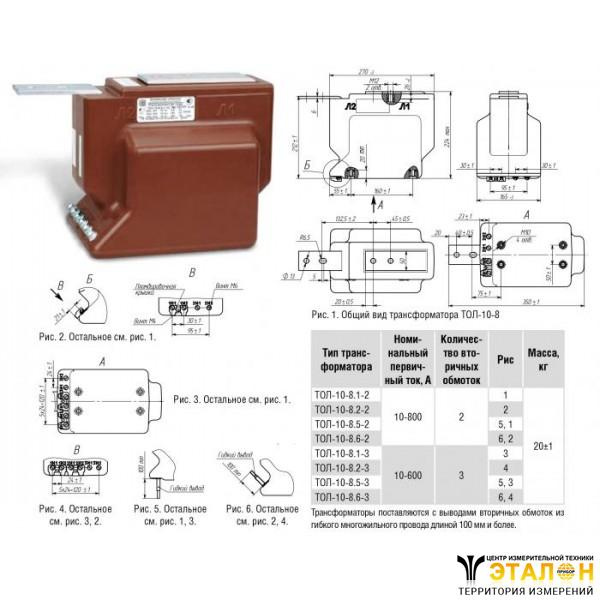

Общий вид прибора показан на рисунке 1;
Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-10-I-12
Масса - 20кг±1кг;
Трансформаторы изготавливаются в климатическом исполнении "Т2" и "У2" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +50°C для исполнения "У2" и от -10°C до +55°C для исполнения "Т2";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
Приборы сейсмостойкие при воздействии землетрасений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
Прибор трансформатор тока ТОЛ-10-I-12 предназначен для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-10-I-12 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-10-I-12требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
