Трансформатор тока ТПОЛ-10-2 (ТПОЛ102, ТПОЛ 10 2, ТПОЛ10-2, ТПОЛ10 2, ТПОЛ-102, ТПОЛ 102, ТПОЛ-10-II)
Трансформатор тока ТПОЛ-10-2предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.
Технические характеристики приборов трансформаторы тока ТПОЛ-10-2:
Количество вторичных обмоток - 2;
Номинальное напряжение - 10кВ или 11кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТПОЛ-10-2 - 12кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТПОЛ-10-2 - 1А, 5А;
Номинальный первичный ток - 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А;
Класс точности прибора трансформатор тока ТПОЛ-10-2:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S, 1;
- вторичной обмотки для защиты - 5P, 10Р*;
Номинальная вторичная нагрузка прибора трансформатор тока ТПОЛ-10-2 при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-15В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТПОЛ-10-2 для защиты - 10А-23А;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10-24;
Кратность трехсекундного тока термической стойкости прибора трансформатор тока ТПОЛ-10-2 при номинальном первичном токе - 21-45;
Кратность тока электродинамической стойкости - 50-114;
Испытательное напряжение прибора трансформатор тока ТПОЛ-10-2:
- одноминутное промышленной частоты - 42кВ;
- грозового импульса полного - 75кВ;
Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
**) уточняется в заказе;
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПОЛ-10-2 приведены в таблице 1;
Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПОЛ-10-2
Номинальная вторичная нагрузка прибора трансформатор тока ТПОЛ-10-2, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
Коэффициент трансформации | Номинальная предельная кратность |
20-300/5 | 27 | 20 | 12 | 10 | 7 | 5 | 4 | 3 |
80, 200, 400/5 | 27 | 21 | 14 | 10 | 8 | 6 | 4 | 3,5 |
600/5 | 31 | 26 | 18 | 16 | 11 | 8 | 6 | 5 |
800/5 | 33 | 28 | 23 | 20 | 14 | 10 | 8 | 7 |
1000/5 | 32 | 27 | 20 | 16 | 13 | 10 | 8 | 7 |
1500/5 | 37 | 30 | 25 | 23 | 19 | 15 | 9 | 7 |
2000/5 | 31 | 27 | 22 | 19 | 17 | 14 | 12 | 10 |
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10-2 постоянному току приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10-2 постоянному току
Номинальный первичный ток прибора трансформатор тока ТПОЛ-10-2 | Номер вторичной обмотки | Сопротивление обмоток постоянному току |
Количество вторичных обмоток |
2 |
20А, 30А, 50А, 75А, 100А, 150А, 300А | №1 №2, №3 | 0,08 Ом 0,12 Ом |
40А, 80А, 200А, 400А | №1 №2, №3 | 0,10 Ом 0,14 Ом |
600А | №1 №2, №3 | 0,19 Ом 0,28 Ом |
800А | №1 №2, №3 | 0,26 Ом 0,38 Ом |
1000А | №1 №2, №3 | 0,32 Ом 0,41 Ом |
1500А | №1 №2, №3 | 0,50 Ом 0,70 Ом |
2000А | №1 №2, №3 | 0,67 Ом 0,85 Ом |
Прибор трансформатор тока ТПОЛ-10-2 для дифференциальной защиты поставляется по специальному заказу;

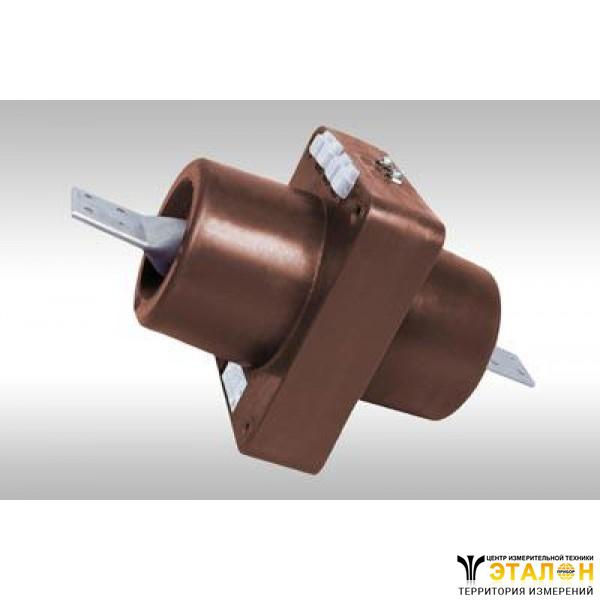

Общий вид прибора показан на рисунке 1;
Рисунок 1 Общий вид прибора трансформатор тока ТПОЛ-10-2
Габариты и масса прибора трансформатор тока ТПОЛ-10-2 приведены в таблице 3;
Таблица 3 Габариты и масса прибора трансформатор тока ТПОЛ-10-2
Номинальный первичный ток | Размеры | Масса |
S | d | H | B | C | h | |
300А, 400А, 600А, 800А, 1000А, 1500А, 2000А | 5мм или 6,5мм, 9,5мм, 11,5мм, 18мм | 9мм, 11мм, 11мм, 13мм | 32мм | 250мм | 413мм | - | 20кг |
20А-200А | 6мм | 11мм | 40мм | 250мм | - | - | 20кг |
Трансформаторы изготавливаются в климатическом исполнении "У3" и "Т3" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +40°C для исполнения "У3" и от -10°C до +45°C для исполнения "Т3";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТПОЛ-10-2 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТПОЛ-10-2 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТПОЛ-10-2требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
