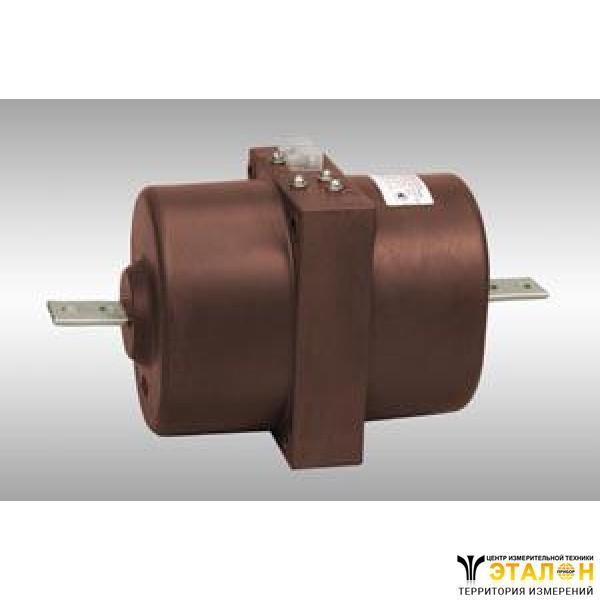

Трансформатор тока ТПОЛ-10М-4 (ТПОЛ10М4, ТПОЛ 10М 4, ТПОЛ10М-4, ТПОЛ10М 4, ТПОЛ-10М4, ТПОЛ 10М4)

Трансформатор тока ТПОЛ-10М-4предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТПОЛ-10М-4:

Количество вторичных обмоток - 4;

Номинальное напряжение - 10кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТПОЛ-10М-4 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТПОЛ-10М-4 - 1А, 5А;

Номинальный первичный ток - 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А, 2500А, 3200А;

Класс точности прибора трансформатор тока ТПОЛ-10М-4:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;

- вторичной обмотки для защиты - 5P, 10Р*;

Номинальная вторичная нагрузка прибора трансформатор тока ТПОЛ-10М-4 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-30В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТПОЛ-10М-4 для защиты - 10А-23А;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10-24;

Кратность трехсекундного тока термической стойкости прибора трансформатор тока ТПОЛ-10М-4 при номинальном первичном токе - 33-60;

Кратность тока электродинамической стойкости - 50-170;

Испытательное напряжение прибора трансформатор тока ТПОЛ-10М-4:

- одноминутное промышленной частоты - 42кВ;

- грозового импульса полного - 75кВ;

Примечание:

*) в соответствии с заказом могут поставляться класса точности 5Р.

**) уточняется в заказе;

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПОЛ-10М-4 приведены в таблице 1;

Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПОЛ-10М-4

Номинальная вторичная нагрузка прибора трансформатор тока ТПОЛ-10М-4, В·А	3	5	10	15	20	30	40	50
Коэффициент трансформации	Номинальная предельная кратность
20-300/5	27	20	12	10	7	5	4	3
80, 200, 400/5	27	21	14	10	8	6	4	3,5
600/5	31	26	18	16	11	8	6	5
800/5	33	28	23	20	14	10	8	7
1000/5	32	27	20	16	13	10	8	7
1500/5	37	30	25	23	19	15	9	7
2000/5	31	27	22	19	17	14	12	10

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10М-4 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10М-4 постоянному току

Номинальный первичный ток прибора трансформатор тока ТПОЛ-10М-4	Номер вторичной обмотки	Сопротивление обмоток постоянному току
		Количество вторичных обмоток
		4
20А, 30А, 50А, 75А, 100А, 150А, 300А	№1 №2	0,15 Ом 0,20 Ом
40А, 80А, 200А, 400А	№1 №2	0,20 Ом 0,28 Ом
600А	№1 №2	0,15 Ом 0,20 Ом
800А	№1 №2	0,20 Ом 0,28 Ом
1000А	№1 №2	0,22 Ом 0,31 Ом
1500А	№1 №2	0,35 Ом 0,49 Ом
2000А	№1 №2	0,42 Ом 0,64 Ом
2500А	№1 №2	0,39 Ом 0,56 Ом
3000А	№1 №2	0,55 Ом 0,68 Ом

Прибор трансформатор тока ТПОЛ-10М-4 для дифференциальной защиты поставляется по специальному заказу;

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТПОЛ-10М-4

Габариты и масса прибора трансформатор тока ТПОЛ-10М-4 приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТПОЛ-10М-4

Конструктивное исполнение	Номинальный первичный ток	Размеры				Масса
Конструктивное исполнение	Номинальный первичный ток	H	B	C	S
ТПОЛ-10М-4	2А-200А	110мм	388мм	454мм	6мм	25кг
	300А-600А	80мм	290мм		6,5мм
	800А				9,5м
	1000А				11,5мм
	1500А-2000А				18мм
	2500А, 3200А			504мм	20мм
ТПОЛ-10М-4В ТПОЛ-10М-4Р	-			454мм	-

Трансформаторы изготавливаются в климатическом исполнении "У3" и "Т3" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +40°C для исполнения "У3" и от -10°C до +45°C для исполнения "Т3";

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТПОЛ-10М-4 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТПОЛ-10М-4 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТПОЛ-10М-4требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
