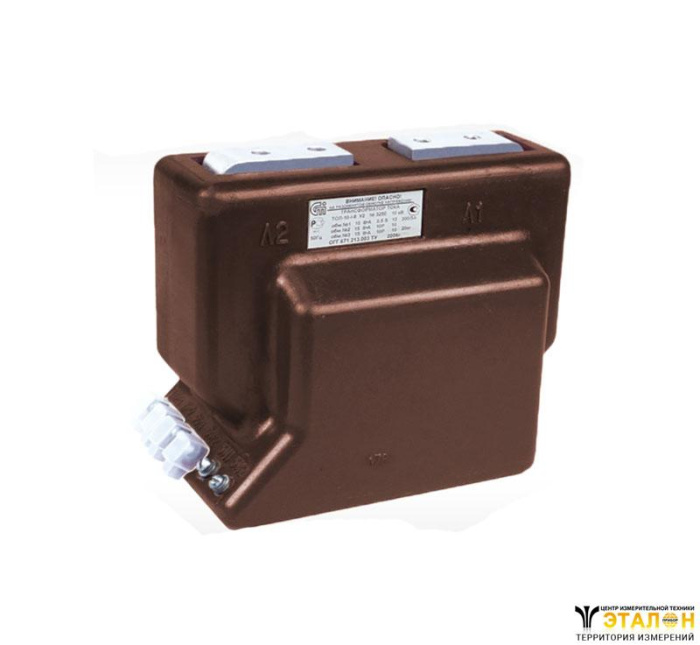

Трансформатор тока с тремя вторичными обмотками ТОЛ-10-I-7(8)
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Трансформатор ТОЛ-10-I-7(8) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформатор изготавливается в исполнении У и Т категории размещения 2 по ГОСТ 15150-69, ОГГ-671-213-003 ТУ.
Условия работы ТОЛ-10-I-7(8):
- -высота над уровнем моря не более 1000 м;
- -температура окружающей среды с учетом перегрева воздуха внутри КРУ приведена в таблице;
- -относительная влажность воздуха для категории размещения 2 — не более 100 % при 25 0С для исполнения У и при 35 0С для исполнения Т;
- -окружающая среда — невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию ( атмосфера типа II по ГОСТ 15150-69);
- -положение в пространстве — любое.
| Рабочее значение температуры, 0С | ||||
| Климатическое исполнение | нижнее | верхнее | ||
| при эксплуатации | при транспортировании | при эксплуатации | при транспортировании | |
| У2 | -45 | -50 | +50 | +50 |
| Т2 | -10 | -50 | +55 | +60 |
Устройство
Трансформатор выполнен в виде опорной конструкции. Для трансформаторов на номинальный ток до 400А первичная обмотка многовитковая, выполнена в виде катушки, для трансформаторов на номинальные токи 500 А и более - одновитковая.
Медные выводы первичной обмотки расположены на верхней поверхности трансформатора и имеют защитное покрытие (олово, серебро). Три вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора. У трансформаторов конструктивного исполнения 7 выводы вторичных обмоток выполнены для подсоединения проводов снизу, а у трансформаторов конструктивного исполнения 8— сверху.
Вторичные измерительные выводы трансформатора комплектуются прозрачными крышками для пломбирования
| Наименование параметра | Норма |
| Номинальное напряжение, кВ | 10 или 11 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота переменного тока, Гц | 50, 60* |
| Номинальный первичный ток, А | 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800,1000, 1200,1500 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток | 3 |
| Класс точности: вторичной обмотки для измерений при номинальном первичном токе, А 50-400 500-1500 | 0,2; 0,2S; 0,5; 0,5S или 1 0,2; 0,2S; 0,5; 0,5S |
| вторичной обмотки для защиты | 10Р |
| Номинальная вторичная нагрузка при коэффициенте мощности cos j=0,8, ВА: вторичной обмотки для измерений вторичной обмотки для защиты | 30** 15 |
| Номинальная предельная кратность вторичной обмотки длязащиты, не менее | 10 |
| Односекундный ток термической стойкости, кА: при номинальном первичном токе, А: 50 75 100 150 200 - 400 500 - 1500 | 5,0 5,85 10,0 12,5 20 31,5 |
| Ток электродинамической стойкости, кА: при номинальном первичном токе, А 50 75 100 150 200 - 400 500 -1500 | 12,8 14,7 25,5 31,8 51 102 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса | 42 75 |
- только для поставок на экспорт;
- значение нагрузки уточняется в заказе, например "ТОЛ-10-I-2-0,5/10Р/10Р-200/5 15ВА", если нагрузка в заказе не оговорена, то трансформатор по умолчанию производится с нагрузкой 10 ВА.
