Описание

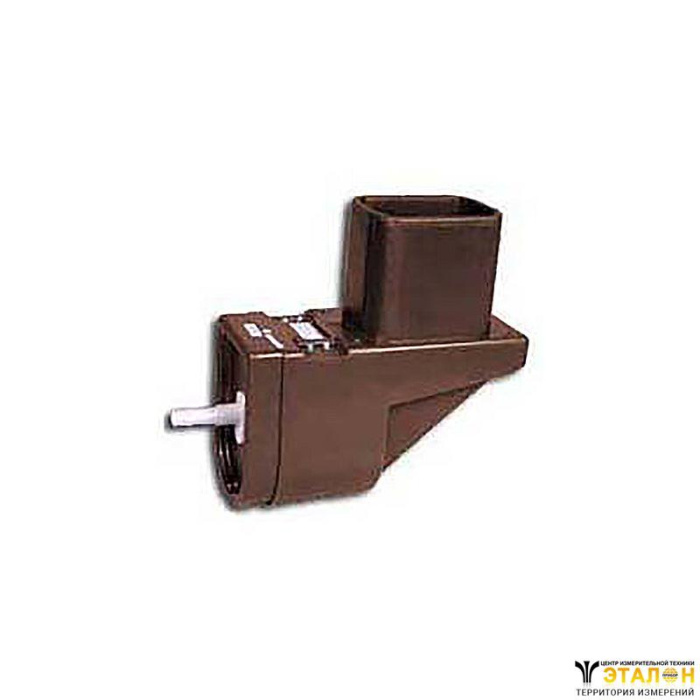

Трансформаторы тока ТЛ-10 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы предназначены для встраивания в комплектные распределительные устройства (КРУ).

Конструкция ТЛ-10

Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 3 по ГОСТ 15150 и предназначен для работы в следующих условиях:

– верхнее рабочее значение температуры окружающего воздуха (с учетом перегрева внутри шкафа КРУ) плюс 55°С для исполнения «У3», плюс 60°С для исполнения «Т3»;
– нижнее рабочее значение температуры окружающего воздуха минус 45°С для исполнения «У3» и минус 10°С для исполнения «Т3»;
– высота над уровнем моря не более 1000 м;
– окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
– рабочее положение – любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования). Примечание: Трансформаторы исполнения ТЛ-10-I, ТЛ-10-II, ТЛ-10-III изготавливаются с 2-мя вторичными обмотками. Трансформаторы исполнения ТЛ-10-1-I, ТЛ-10-1-II, ТЛ-10-1-III изготавливаются с 3-мя вторичными обмотками.

Технические данные
Наименование параметра	Значения
	Номинальный первичный ток, А
	50	100	150	200	300	400	600	800	1000	1500	2000	3000
Номинальное напряжение, кВ	10 или 11
Наибольшее рабочее напряжение, кВ	12
Номинальная частота тока, Гц	50 или 60
Количество вторичных обмоток	2 или 3										2
Номинальный вторичный ток, А	1; 5
Номинальная вторичная нагрузка обмотки с коэффициентом мощности cos j = 0,8, ВА: Обмотка для измерений Обмотка для защиты	10 15									20 30
Класс точности: Обмотка для измерений Обмотка для защиты	0,2 ~~10P~~;>
Масса, кг: до 31,5 кА 40 кА	45±2 44±2						41±2 42±2				53±2
Номинальная предельная кратность для обмотки 10Р	15						17		20	15	10
Трехсекундный ток термической I стойкости, кА, номер конструктивного II исполнения III	2,5	5	7,5	10	15	20	31,5	31,5			-
	-				20			40
	2,5	5	7,5	20				40			-
Односекундный ток термической I стойкости, кА, номер конструктивного II исполнения III	10	20			20	31,5					-
	-				40
	10	20		40	20	40					-
Ток электродинамической I стойкости, кА, номер конструктивного II исполнения III	51					81					-
	-				128
	51			128							-
Испытательное напряжение, кВ одноминутное промышленной частоты грозового импульса полного	42 75

Примечания к техническим данным:

*) в соответствии с заказом могут поставляться класса точности 5Р. Исполнение 10Р/10Р возможно на токи от 1000А до 3000А.

В соответствии с заказом может поставляться с 3 (тремя) вторичными обмотками.

Модификации трансформатора
Тип трансформатора	L, мм	Номинальный первичный ток, А	d, мм	I, мм	Рис.
ТЛ-10-I ТЛ-10-1-I	477 412	50-300 400-1500	36	190	1, 3 2, 3
ТЛ-10-II ТЛ-10-1-II	477 412	200-300 400-1500	55	190	1, 3 2, 3
III ТЛ-10-1-III	422	50-150	36	135	1, 3
	422	200; 300	55		2, 3
	357	400-1500	55		2, 3

Характеристики трасформатора
Тип трансформатора	Номинальный первичный ток, А	Рисунок
ТЛ-10-II	3000	4
ТЛ-10-II	2000	5
